BEDIENUNG
10/31/95
HT4001 Betriebsanleitung 5-7
Programmierbares Fernsteuerungsmodul für Spannung und Strom (Abb. 5-5)
• SPANNUNGS-(Voltage)-LEDs
Sie zeigen die Schneid-Spannung während des Schneid-Vorgangs an.
• STROM-(Current)-LEDs
Sie zeigen die Schneid-Leistung während des Schneid-Vorgangs an.
• HOCH/NIEDRIG-LEDs
Sie zeigen an, ob die Brennerhöhe hoch oder niedrig eingestellt ist.
Timer/Zähler (Abb. 5-6)
Jeder LCD-Zähler hat seine eigene Stromversorgung per 3-V-Lithium-Batterie.
• STARTS-Zähler-LCD-Anzeige (mit Rückstelltaste)
Sie zeigt die Anzahl der Lichtbogen-Übertragungen an.
• LICHTBOGENDAUER-(Arc Time)-Zähler-LCD-Anzeige
Sie zeigt die kumulative Zeitdauer in Stunden an, die der Lichtbogen aktiv ist.
• FEHLER-(Errors)-Zähler-LCD-Anzeige (mit Rückstelltaste)
Sie zeigt an, wie oft die Lichtbogen-Schneidphase endete, bevor die einprogrammierte
Stromabsenkungszeit verstrichen war. Diese Anzeige gibt den direkten Zusammenhang zu der Standzeit
der Elektroden wider; je höher die Anzeige, desto länger die Standzeit für die Elektrode.

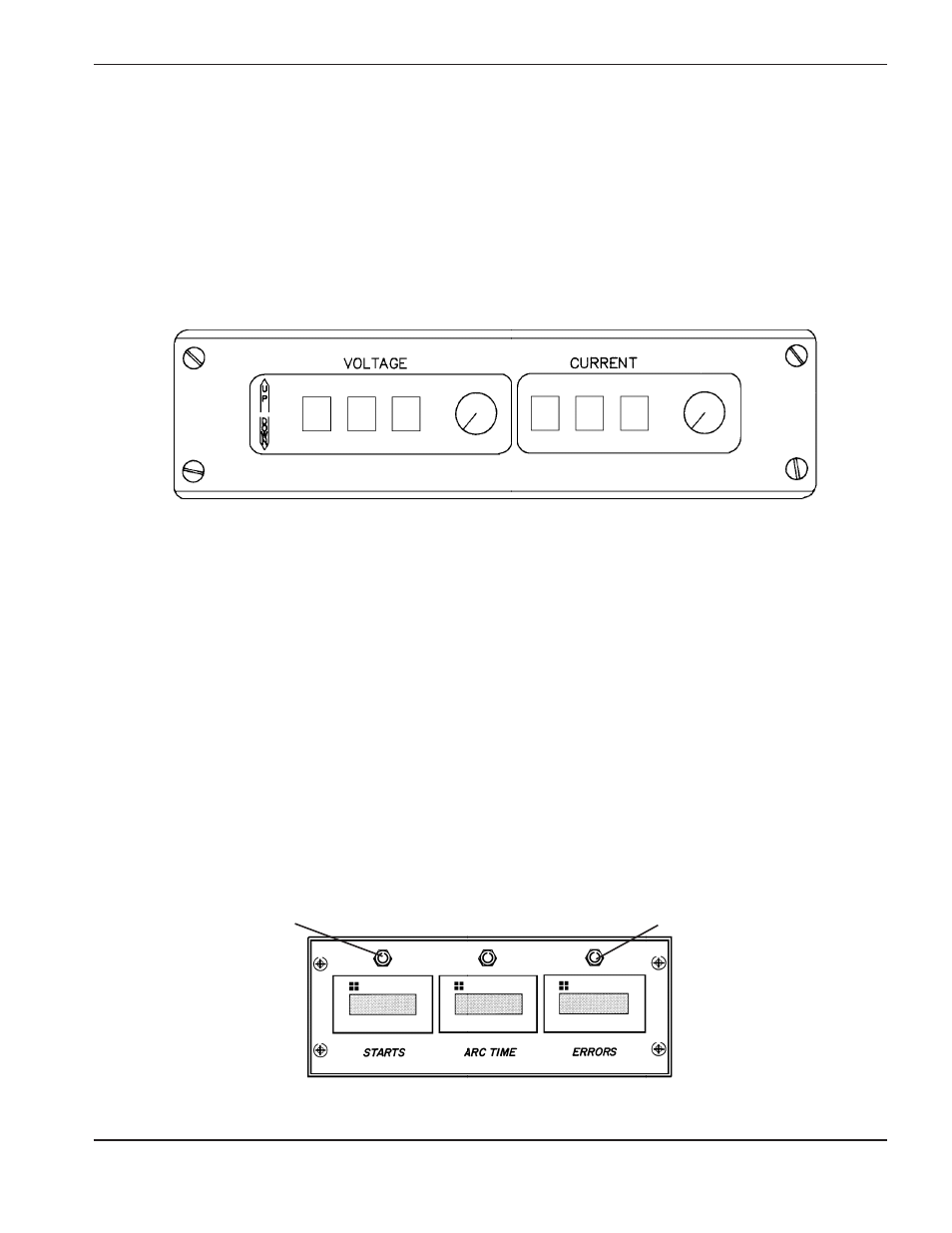

Abbildung 5-5 Programmierbares Fernsteuerungsmodul für Spannung und Strom –
Anzeigen an der Vorderseite
Abbildung 5-6 Timer/Zähler - Anzeigen an der Vorderseite
Rückstelltaste Rückstelltaste
