TEILELISTE
6/13/95
HT4001 Betriebsanleitung 7-39

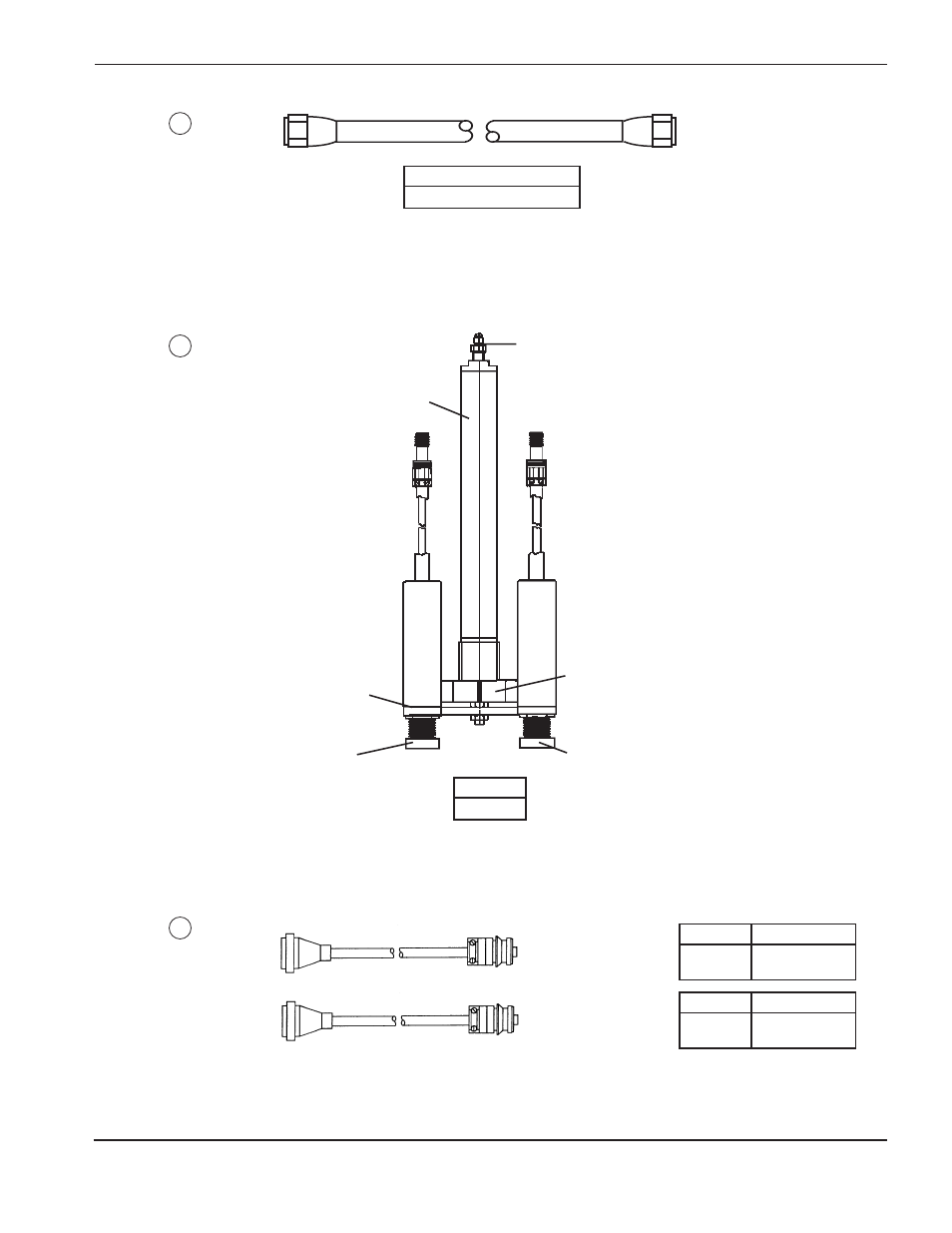

Abbildung 7-37 Luftschlauchsatz – vom induktiven Zündhöhensensor-Modul zum
Luftzylinder des induktiven Sensors
Abbildung 7-39 Induktive Zündhöhensensor-Kabel – vom induktiven Zündhöhensensor-Modul zu den
Fühlern des induktiven Zündhöhensensors
8X4
8X5 8X3
8X2
Abbildung 7-38 Induktiver Zündhöhensensor/Brenner-Montage-Baugruppe
See also pg. 7-47
for breakdown of IHS
system and leads
027024
Air Cyl: IHS Ind Snsr
015005
Adapter: 1/4NPT X #4 Male
005074
Sensor Assy 005074
Sensor Assy
004083
Brkt: Ind IHS Trch Mntg 004082
Brkt: Ind IHS Snsr
Teile-Nr. Länge
024144 40 ft (12.2 m)
Teile-Nr.
029044
26
27
28
Teile-Nr. Länge
023888 2 ft (.6 m)
023869 40 ft (12.2 m)
Teile-Nr. Länge
023889 2 ft (.6 m)
023870 40 ft (12.2 m)
