INBETRIEBNAHME
6/13/95
4-30 HT4001 Betriebsanleitung
Anschlüsse der Motor-Ventil-Konsole
Siehe Seite 4-28 bezüglich der Anschlüsse von der Motor-Ventil-Konsole zur Gaskonsole. Stellen Sie die Brenner-
Anschlüsse gemäß Seiten 4-24 und 4-26 her, bevor Sie diese Anschlüsse zwischen Motor-Ventil-Konsole und
Brenner vornehmen. Sihe Seiten 4-4 für Drehmoment-Spezifikationen.

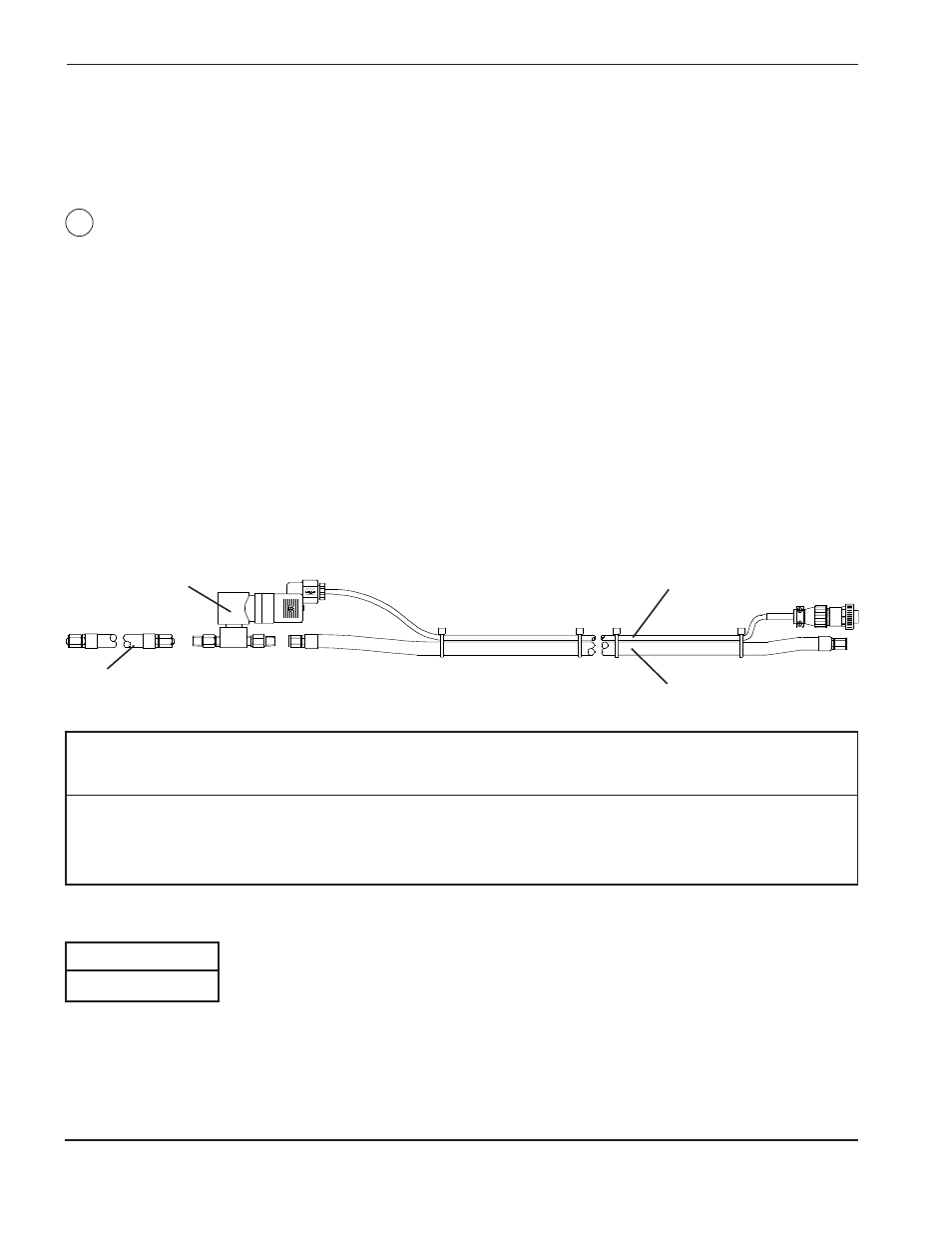

Motor-Ventil-Konsolen-Schlauch-Verbindung – Motor-Ventil-Konsole zum Brenner
1. Unterbrechen Sie die 1,2 m- (42 zoll) Plasma-Abschalt-Ventilverbindung aus Abschalt-Ventil.
2. Verbinden Sie ein Ende des Plasma-Abschalt-Ventilverbindung mit dem verbleibenden Schlauchanschluß
am Brenner. Verwenden Sie zum Festziehen dieser Verbindung (ca.) 11 mm-Gabelschlüssel (Abb. 4-16).
3. Schieben Sie den Brennerschaft über den Brennerkörper zurück und schrauben Sie diese beiden Teile
zusammen.
4. Schließen Sie den Plasma-Abschalt-Ventilverbindung wieder am Abschalt-Ventil an.
5. Stellen Sie die Verbindungen zwischen Plasma-Abschalt-Kabel und Plasma-Schlauch-Verbindungen an
der Motor-Ventil-Konsole her (Abb. 4-16).
6. Befestigen Sie den Brenner an der Brennerhalterung. Siehe Montage des Maschinenbrenners auf
Seite 4-38.
MOTOR- AUSSCHALT-
VENTIL- VENTIL
FUNKTION 4 x 2 KABEL-FARBE VERBINDUNG
Plasma-Ausschaltung und Ventil 1 schwarz 1
2 rot 2
Abschirmung 3 nicht zutreffend nicht angeschlossen
Erdung – PE 4 klar PE
Teile-Nr. Länge
129158 4 m
24
Plasma-Abschalt-
Ventilverbindung
Abschalt-Ventil Plasma-Abschalt-Kabel
Plasma-Schlauch
