89
HEIDENHAIN TNC 410

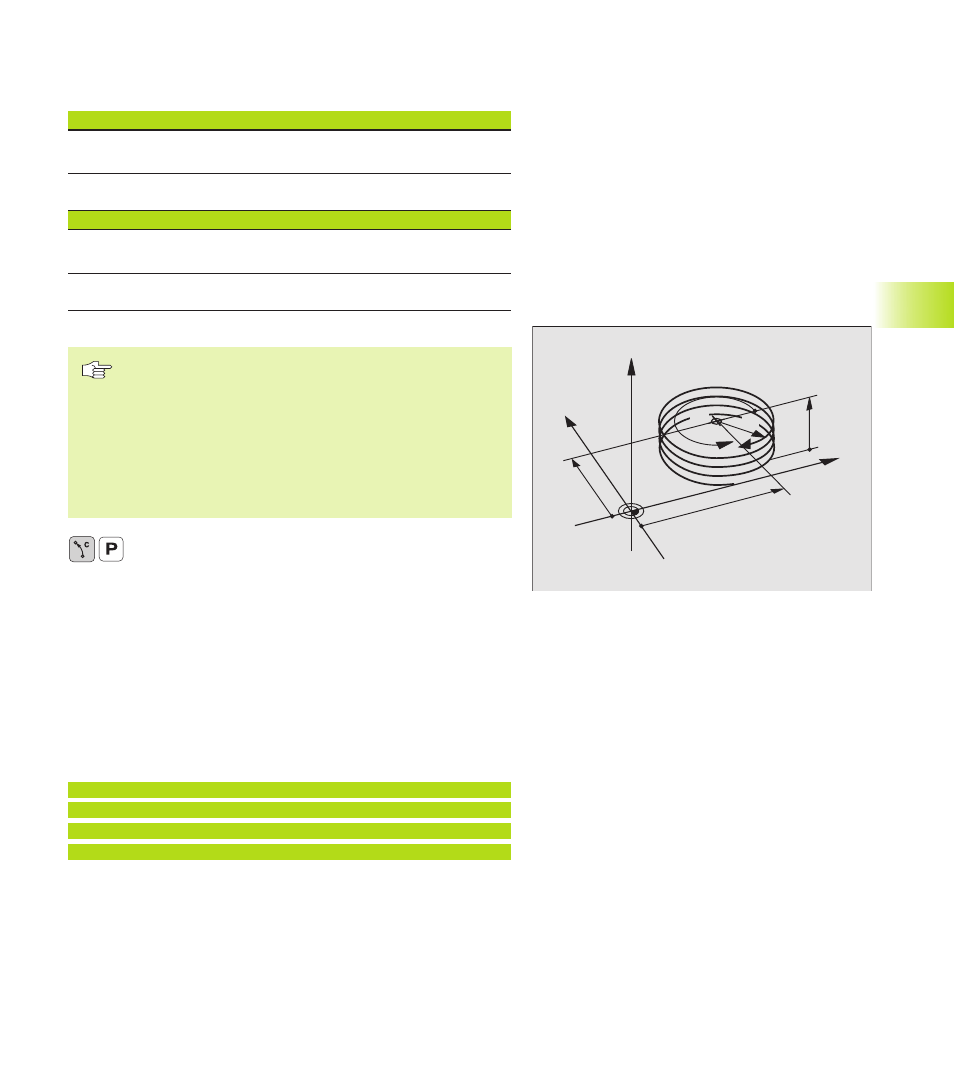

Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Innengewinde
Arbeitsrichtung
Drehsinn
Radiuskorrektur
rechtsgängig
Z+
DR+
RL
linksgängig
Z+
DR–
RR
rechtsgängig
Z–
DR–
RR
linksgängig
Z–
DR+
RL
Außengewinde
rechtsgängig
Z+
DR+
RR
linksgängig
Z+
DR–
RL
rechtsgängig
Z–
DR–
RL
linksgängig
Z–
DR+
RR
Schraubenlinie programmieren
Geben Sie Drehsinn DR und den inkrementalen Gesamt-
winkel IPA mit gleichem Vorzeichen ein, sonst kann das
Werkzeug in einer falschen Bahn fahren.
Für den Gesamtwinkel IPA können Sie einen Wert von
–5400° bis +5400° eingeben. Wenn das Gewinde mehr als
15 Gänge hat, dann programmieren Sie die Schraubenlinie
in einer Programmteil-Wiederholung
(Siehe „9.3 Programmteil-Wiederholungen“ und „Bei-
spiel: HELIX“ weiter hinten in diesem Kapitel).
ú
Polarkoordinaten-Winkel: Gesamtwinkel inkremental
eingeben, den das Werkzeug auf der Schraubenlinie
fährt. Nach der Eingabe des Winkels wählen Sie die
Werkzeug-Achse mit einer Achswahltaste.
ú
Koordinate für die Höhe der Schraubenlinie inkre-
mental eingeben
ú
Drehsinn DR
Schraubenlinie im Uhrzeigersinn: DR–
Schraubenlinie gegen den Uhrzeigersinn: DR+
ú
Radiuskorrektur RL/RR/R0
Radiuskorrektur nach Tabelle eingeben
NC-Beispielsätze
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA1800 IZ+5 DR RL F50
Y
X
Z
25
40
5
270°
R3
CC
