83

HEIDENHAIN TNC 410

6.4 Bahnbew

egung

en – r

e

c

htwinklig

e K

oor

dinat

en

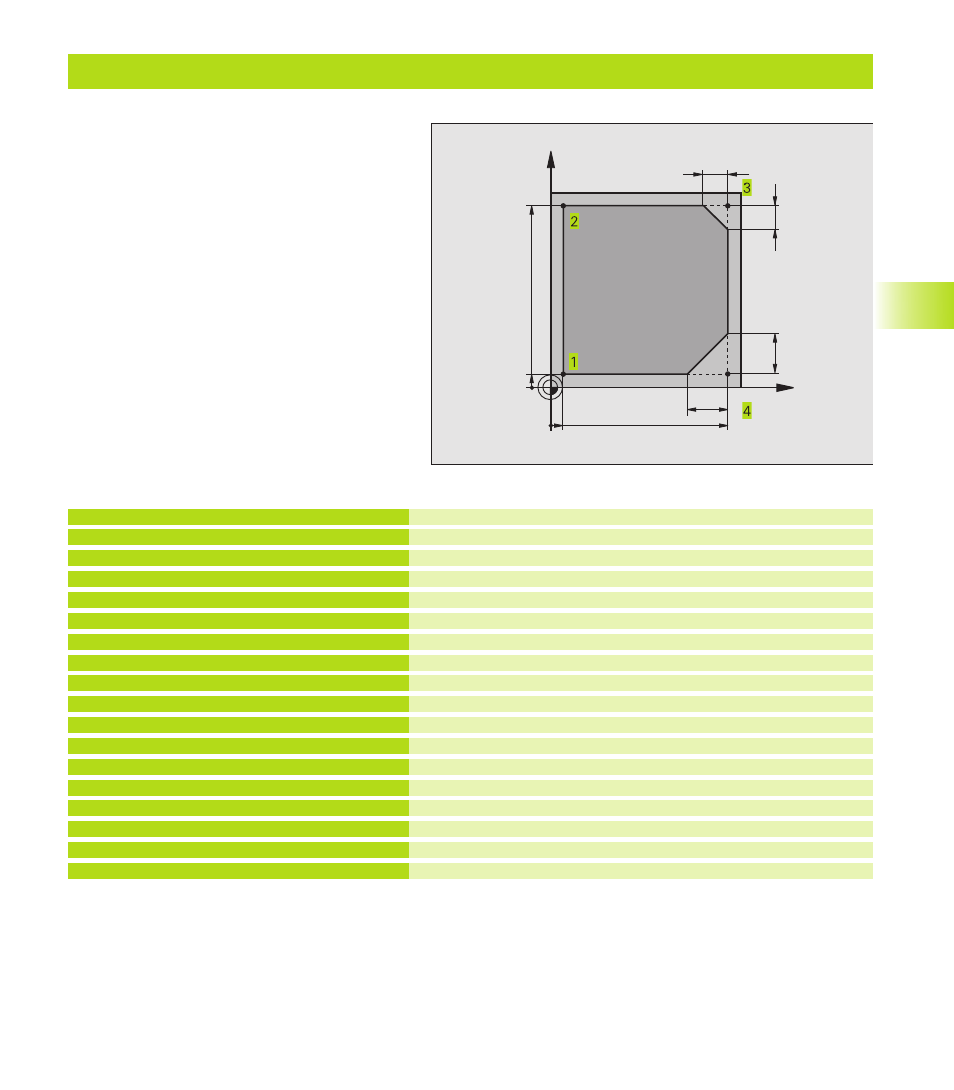

Beispiel: Geradenbewegung und Fasen kartesisch

0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 FMAX
6 L X-10 Y-10 R0 FMAX
7 L Z-5 R0 F1000 M3
8 APPR LT X+5 Y+5 LEN10 RL F300
9 L Y+95
10 L X+95
11 CHF 10
12 L Y+5
13 CHF 20
14 L X+5
15 DEP LT LEN10 R0 F1000
16 L Z+250 R0 FMAX M2
17 END PGM LINEAR MM

Rohteil-Definition für grafische Simulation der Bearbeitung

Werkzeug-Definition im Programm

Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl

Werkzeug freifahren in der Spindelachse mit Eilgang FMAX

Werkzeug vorpositionieren

Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min

Kontur an Punkt 1 anfahren auf Geraden mit tangentialem Anschluß

Punkt 2 anfahren

Punkt 3: erste Gerade für Ecke 3

Fase mit Länge 10 mm programmieren

Punkt 4: zweite Gerade für Ecke 3, erste Gerade für Ecke 4

Fase mit Länge 20 mm programmieren

Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4

Kontur verlassen auf einer Geraden mit tangentialem Anschluß

Werkzeug freifahren, Programm-Ende

X

Y

95

5

95

5

10

10

20

20
