85 HEIDENHAIN TNC 410
6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat

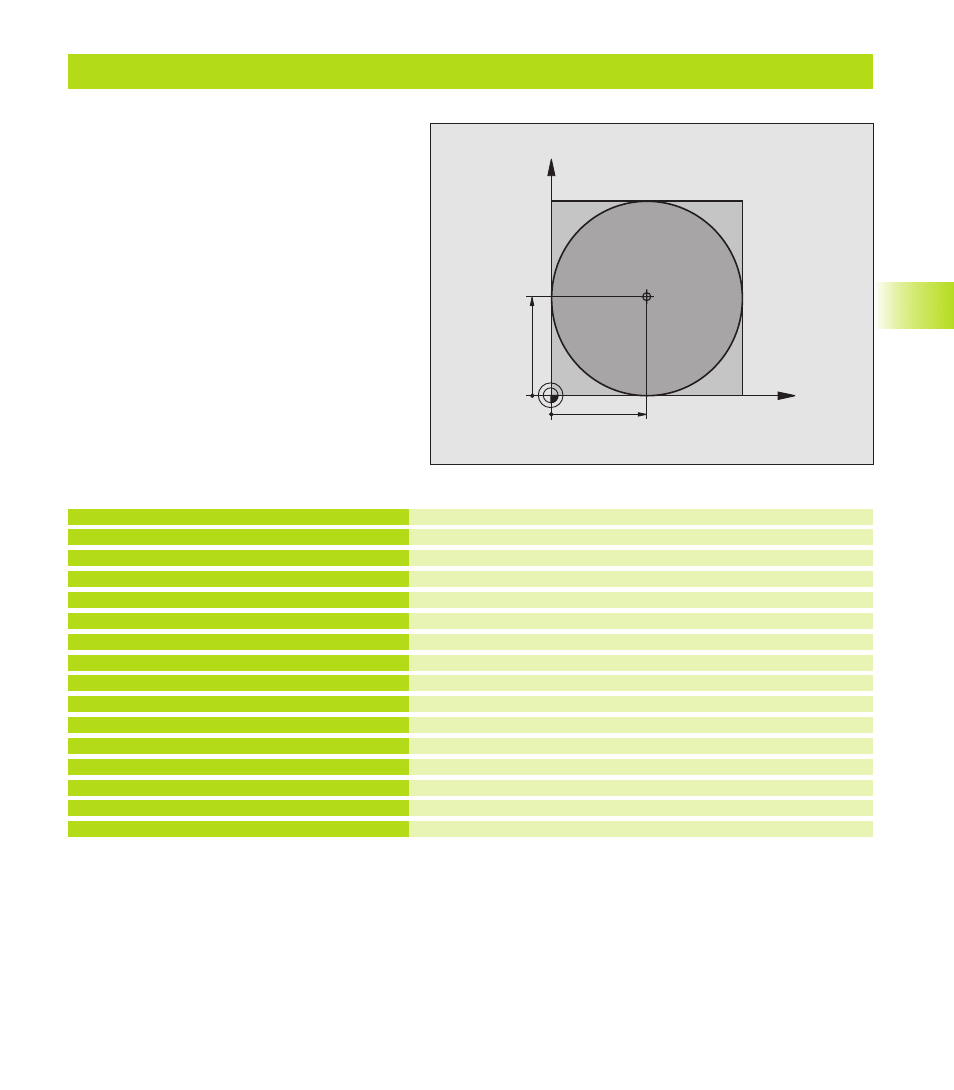

en Beispiel: Vollkreis kartesisch
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
4 TOOL CALL 1 Z S3150
5 CC X+50 Y+50
6 L Z+250 R0 FMAX
7 L X-40 Y+50 R0 FMAX
8 L Z-5 R0 F1000 M3
9 APPR LCT X+0 Y+50 R5 RL F300
10 C X+0 DR-
11 DEP LCT X-40 Y+50 R5 R0 F1000
12 L Z+250 R0 FMAX M2
13 END PGM C-CC MM
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Kreismittelpunkt definieren
Werkzeug freifahren
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren
Kreisstartpunkt anfahren auf einer Kreisbahn mit tangentialem
Anschluß
Kreisendpunkt (=Kreisstartpunkt) anfahren
Kontur verlassen auf einer Kreisbahn mit tangentialem
Anschluß
Werkzeug freifahren, Programm-Ende
X
Y
50
50
CC
