HEIDENHAIN TNC 410 Benutzerhandbuch
Seite 158
145
HEIDENHAIN TNC 410
ú

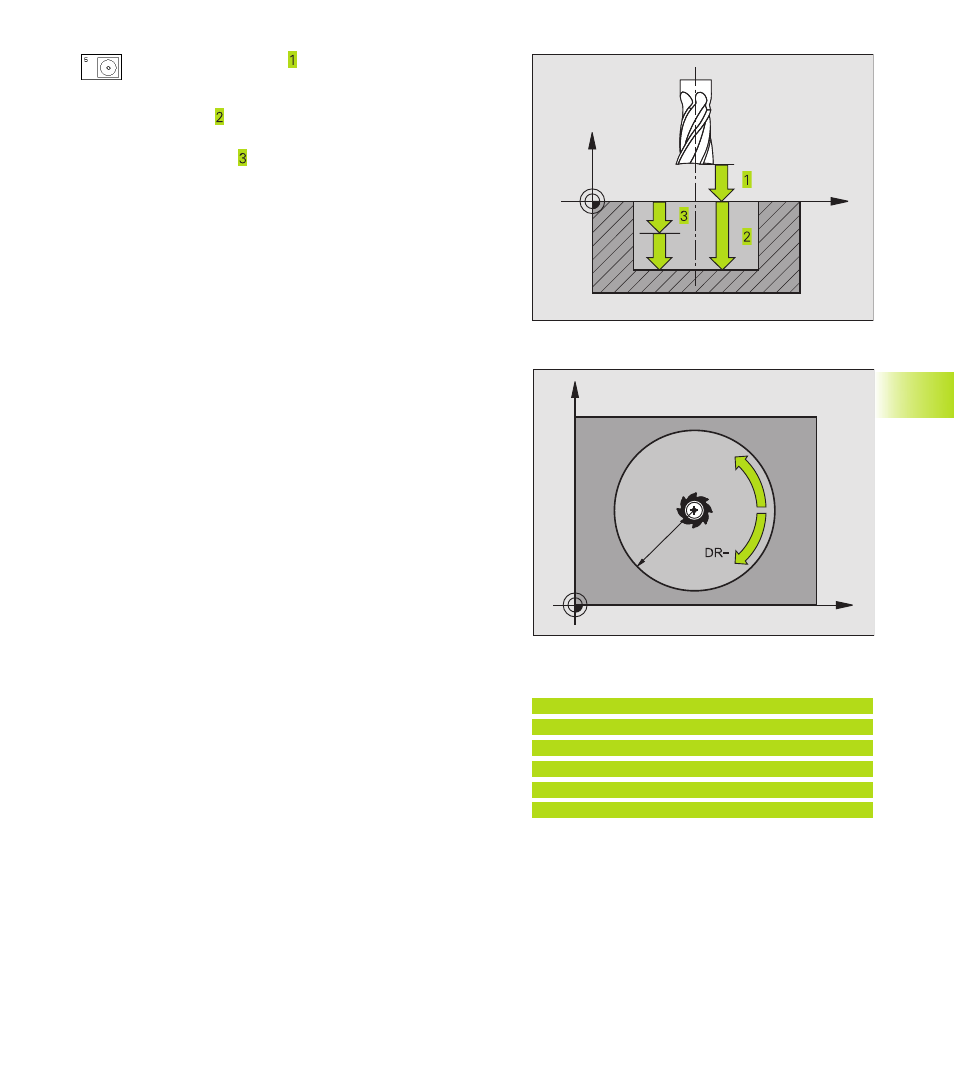

Sicherheits-Abstand (inkremental): Abstand zwi-
schen Werkzeugspitze (Startposition) und Werkstück-
Oberfläche
ú
Frästiefe (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Taschengrund
ú
Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in einem
Arbeitsgang auf die Tiefe wenn:
■
Zustell-Tiefe und Tiefe gleich sind
■
die Zustell-Tiefe größer als die Tiefe ist
ú
Vorschub Tiefenzustellung: Verfahrgeschwindigkeit
des Werkzeugs beim Einstechen
ú
KREISRADIUS: Radius der Kreistasche
ú
Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in
der Bearbeitungsebene
ú
Drehung im Uhrzeigersinn
DR + : Gleichlauf-Fräsen bei M3
DR – : Gegenlauf-Fräsen bei M3
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
X
Y
DR+
R
X
Z
NC-Beispielsätze:
36 CYCL DEF 5.0 KREISTASCHE
37 CYCL DEF 5.1 ABST 2
38 CYCL DEF 5.2 TIEFE -20
39 CYCL DEF 5.3 ZUSTLG 5 F100
40 CYCL DEF 5.4 RADIUS 40
41 CYCL DEF 5.5 F250 DR+
