84 6 Programmieren: Konturen programmieren
6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat

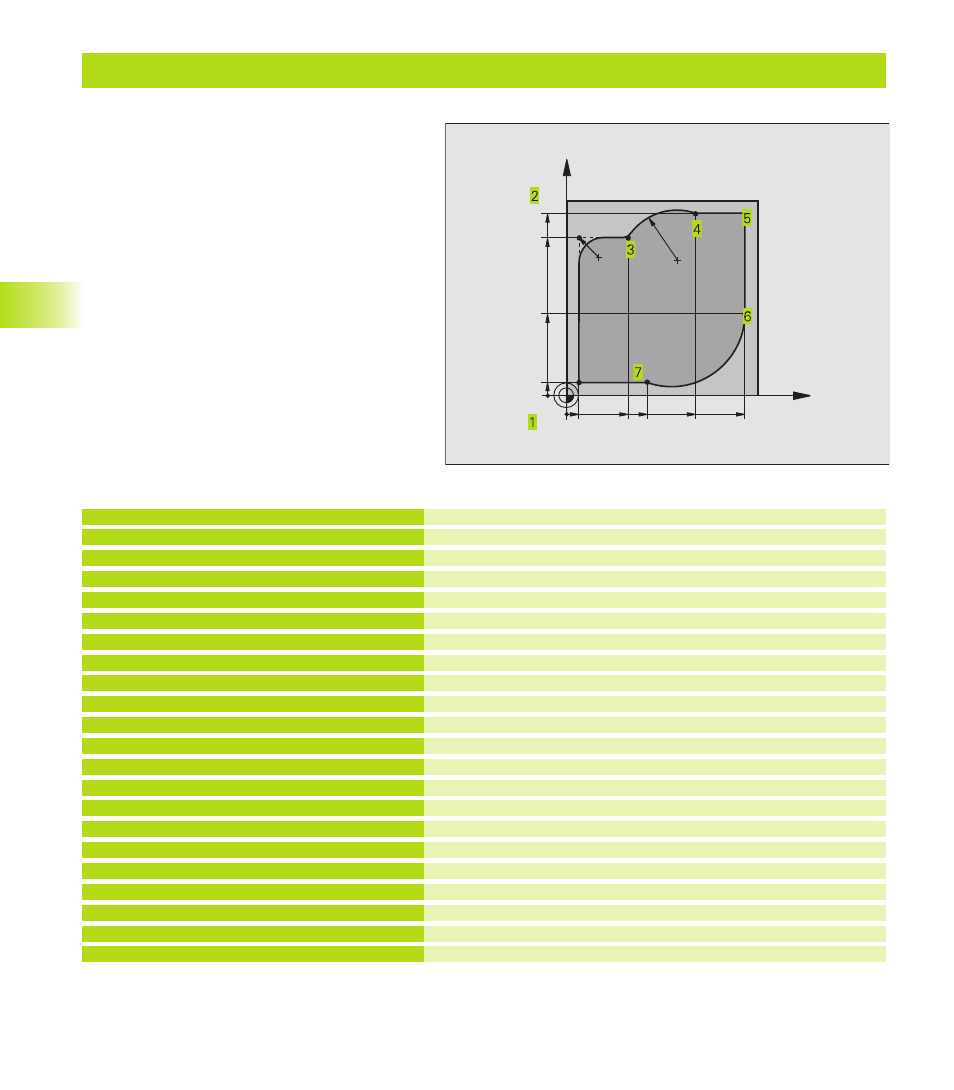

en Beispiel: Kreisbewegungen kartesisch
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 FMAX
6 L X-10 Y-10 R0 FMAX
7 L Z-5 R0 F1000 M3
8 APPR LCT X+5 Y+5 R5 RL F300
9 L X+5 Y+85
10 RND R10 F150
11 L X+30 Y+85
12 CR X+70 Y+95 R+30 DR-
13 L X+95
14 L X+95 Y+40
15 CT X+40 Y+5
16 L X+5
17 DEP LCT X-20 Y-20 R5 R0 F1000
18 L Z+250 R0 FMAX M2
19 END PGM CIRCULAR MM
Rohteil-Definition für grafische Simulation der Bearbeitung
Werkzeug-Definition im Programm
Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
Kontur an Punkt 1 anfahren auf einer Kreisbahn mit
tangentialem Anschluß
Punkt 2: erste Gerade für Ecke 2
Radius mit R = 10 mm einfügen, Vorschub: 150 mm/min
Punkt 3 anfahren: Startpunkt des Kreises mit CR
Punkt 4 anfahren: Endpunkt des Kreises mit CR, Radius 30 mm
Punkt 5 anfahren
Punkt 6 anfahren
Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit tangentia-
lem Anschluß an Punkt 6, TNC berechnet den Radius selbst
Letzten Konturpunkt 1 anfahren
Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluß
Werkzeug freifahren, Programm-Ende
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
