12 3D-Tastsysteme
250
X
Y
PA
X
Y
A
B
ú

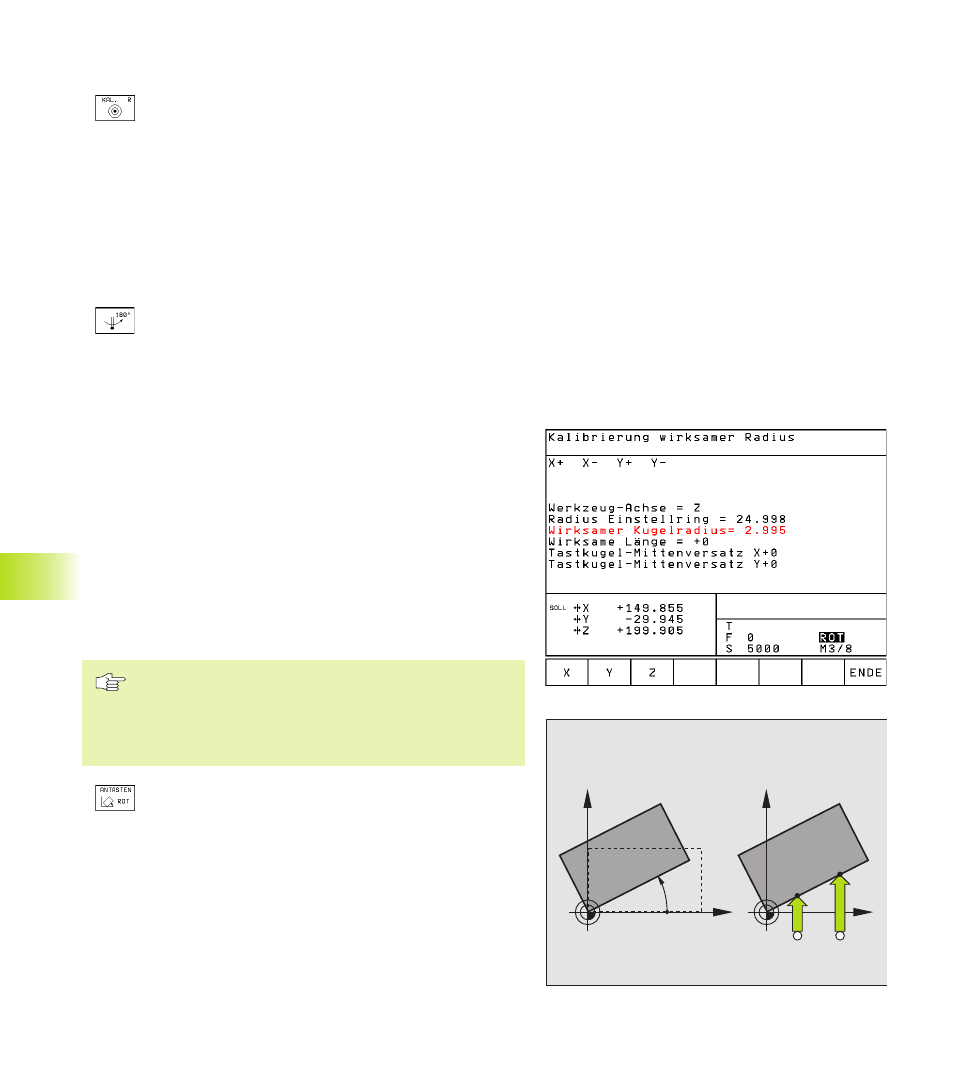

Tastkugel im Manuellen Betrieb in die Bohrung des Einstellrings
positionieren
ú
Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey KAL. R
drücken
ú
Werkzeug-Achse wählen, Radius des Einstellrings
eingeben
ú
Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position der
Bohrung an und errechnet den wirksamen Tastkugel-
Radius
ú
Wenn Sie die Kalibrierfunktion jetzt beenden möchten,
dann Softkey END drücken
ú
Tastkugel-Mittenversatz bestimmen: Softkey „180°“
drücken. Die TNC dreht das Tastsystem um 180°
ú
Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position in
der Bohrung und errechnet den Tastsystem-Mitten-
versatz
Kalibrierwerte anzeigen
Die TNC speichert wirksame Länge, den wirksamen Radius und den
Betrag des Tastsystem-Mittenversatzes und berücksichtig diese
Werte bei späteren Einsätzen des 3D-Tastsystems. Um die gespei-
cherten Werte anzuzeigen, drücken Sie KAL. L und KAL. R.
Werkstück-Schieflage kompensieren
Eine schiefe Werkstück-Aufspannung kompensiert die TNC rechne-
risch durch eine „Grunddrehung“.
Dazu setzt die TNC den Drehwinkel auf den Winkel, den eine
Werkstückfläche mit der Winkelbezugsachse der Bearbeitungsebene
einschließen soll. Siehe Bild rechts unten.
Antastrichtung zum Messen der Werkstück-Schieflage
immer senkrecht zur Winkelbezugsachse wählen.
Damit die Grunddrehung im Programmlauf richtig verrech-
net wird, müssen Sie im ersten Verfahrsatz beide Koordina-
ten der Bearbeitungsebene programmieren.
ú
Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
ú
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
ú
Antastrichtung senkrecht zur Winkelbezugsachse
wählen: Achse mit Pfeil-Taste wählen
ú
Antasten: Externe START-Taste drücken
ú
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
ú
Antasten: Externe START-Taste drücken
