7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt der
nächsten Zeile
9 In einer Pendelbewegung werden alle weiteren Zeilen
abgearbeitet
ú
Startpunkt 1. Achse Q225 (absolut): Koordinate des
Startpunktes in der Hauptachse der Bearbeitungs-
ebene
ú
Startpunkt 2. Achse Q226 (absolut): Koordinate des
Startpunktes in der Nebenachse der Bearbeitungs-
ebene
ú
Abstand 1. Achse Q237 (inkremental): Abstand der
einzelnen Punkte auf der Zeile
ú
Abstand 2. Achse Q238 (inkremental): Abstand der
einzelnen Zeilen voneinander
ú
Anzahl Spalten Q242: Anzahl der Bearbeitungen auf der
Zeile
ú
Anzahl Zeilen Q243: Anzahl der Zeilen
ú
Drehwinkel Q224 (absolut): Winkel, um den das
gesamte Anordnungsbild gedreht wird; das Dreh-
zentrum liegt im Startpunkt
ú
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werkzeug
und Werkstück (Spannmittel) erfolgen kann
8.5 Zyklen zum Herst
ellen v
on Punkt
emust
er
n
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243

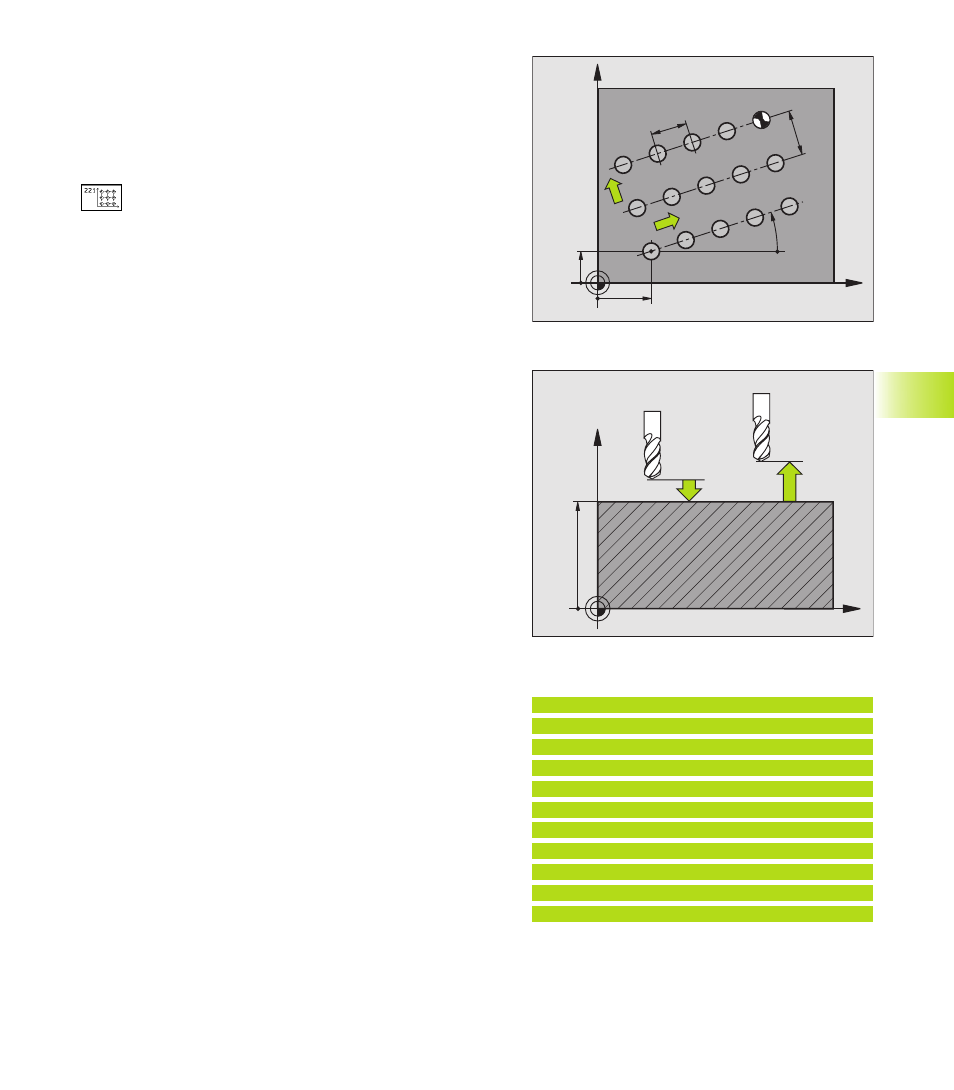

NC-Beispielsätze:
54 CYCL DEF 221 MUSTER LINIEN
Q225=+15
;STARTPUNKT 1. ACHSE
Q226=+15
;STARTPUNKT 2. ACHSE
Q237=+10
;ABSTAND 1. ACHSE
Q238=+8
;ABSTAND 2. ACHSE
Q242=6
;ANZAHL SPALTEN
Q243=4
;ANZAHL ZEILEN
Q224=+15
;DREHLAGE
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
