181
HEIDENHAIN TNC 410
8.8 Zyklen zur Koordinaten-
Umrechnung
Mit Koordinaten-Umrechnungen kann die TNC eine einmal program-
mierte Kontur an verschiedenen Stellen des Werkstücks mit verän-
derter Lage und Größe ausführen. Die TNC stellt folgende Koordina-
ten-Umrechnungszyklen zur Verfügung:

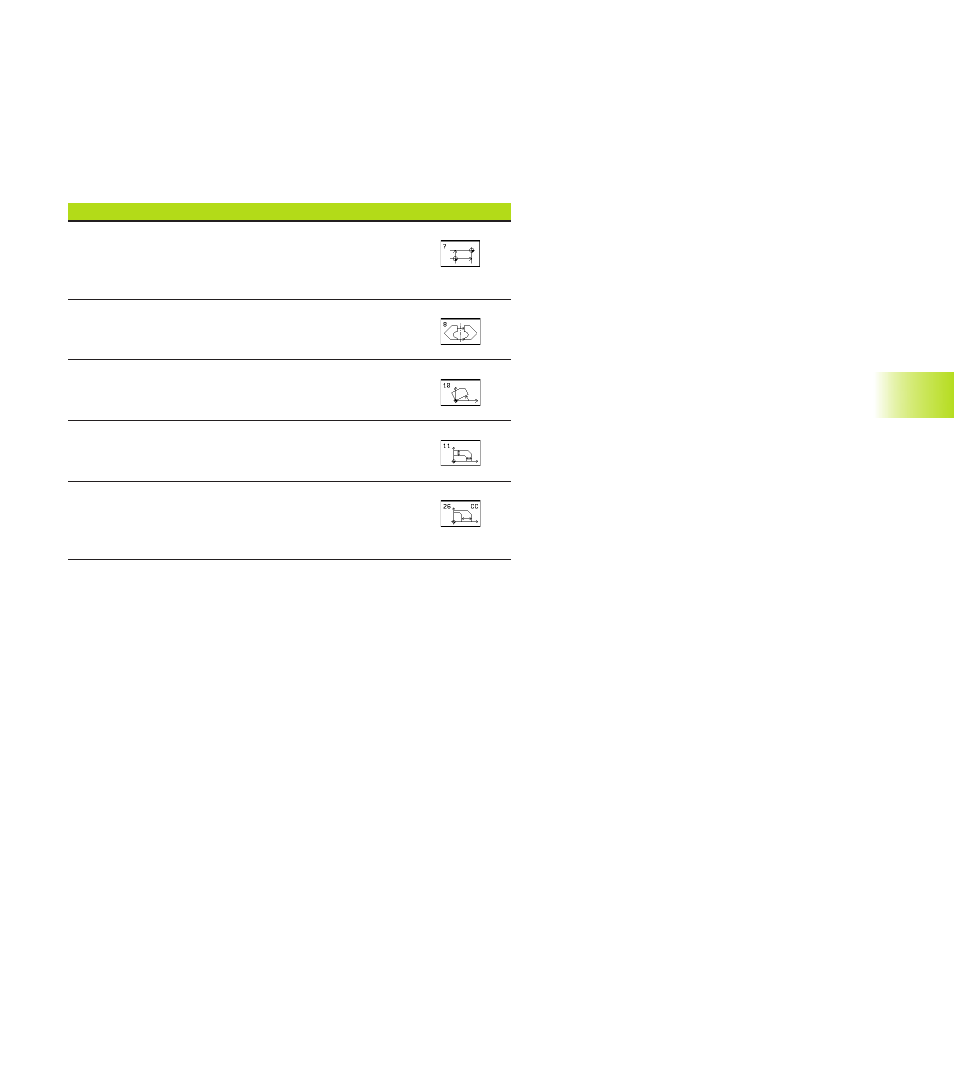

Zyklus
Softkey
7 NULLPUNKT
Konturen verschieben direkt im Programm oder aus
einer Nullpunkt-Tabelle
8 SPIEGELN
Konturen spiegeln
10 DREHUNG
Konturen in der Bearbeitungsebene drehen
11 MASSFAKTOR
Konturen verkleinern oder vergrößern
26 ACHSSPEZIFISCHER MASSFAKTOR
Konturen verkleinern oder vergrößern mit
achsspezifischen Maßfaktoren
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab ihrer
Definition wirksam – wird also nicht aufgerufen. Sie wirkt so lange,
bis sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
■
Zyklus mit Werten für das Grundverhalten erneut definieren, z.B.
Maßfaktor 1,0
■
Zusatzfunktionen M02, M30 oder den Satz END PGM ausführen
(abhängig von Maschinen-Parameter 7300)
■
Neues Programm wählen
