Relativ-Bezüge
Relativ-Bezüge sind Angaben, die sich auf ein anderes Kontur-
element beziehen. Die Softkeys stehen zur Verfügung, sobald Sie
den FK-Dialog mit dem Softkey FL oder FLT eröffnet haben.
Das Konturelement, dessen Satz-Nummer Sie angeben,
darf nicht mehr als 64 Positionier-Sätze vor dem Satz
stehen, in dem Sie den Bezug programmieren.
Wenn Sie einen Satz löschen, auf den Sie sich bezogen
haben, dann gibt die TNC eine Fehlermeldung aus. Ändern
Sie das Programm, bevor Sie diesen Satz löschen.
Relativ-Bezüge für eine freie Gerade
Softkey
Gerade parallel zu anderem Konturelement
Abstand der Geraden zu parallelem Konturelement
NC-Beispielsätze
Bekannte Richtung und Abstand des Konturelements bezogen auf

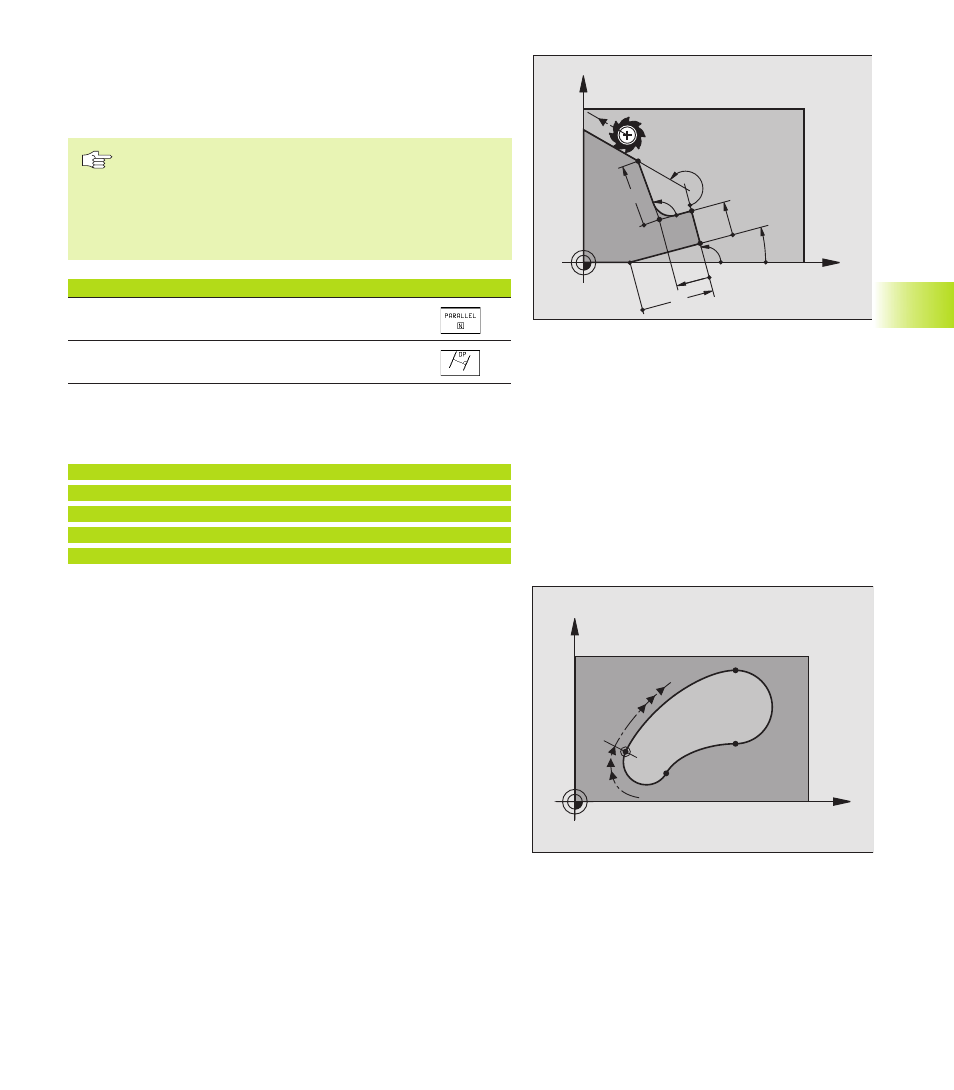

Satz N. Siehe Bild rechts oben.
17 FL LEN20 AN+15
18 FL AN+105 LEN12.5
19 FL PAR17 DP12.5
20 FSELECT 2
21 FL LEN20 IAN+95
Geschlossene Konturen
Mit dem Softkey CLSD kennzeichnen Sie Beginn und Ende einer
geschlossenen Kontur. Dadurch reduziert sich für das letzte Kontur-
element die Anzahl der möglichen Lösungen.
CLSD geben Sie zusätzlich zu einer anderen Konturangabe im
ersten und im letzten Satz eines FK-Abschnitts ein.
6.6 Bahnbew
egung
en –
F
reie K
ont
ur
-Pr
ogr
ammier
ung FK
X
Y
CLSD+
CLSD–
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
