115 HEIDENHAIN TNC 410
7.
4 Zusatz-F
unktionen für das Bahn
v
e
rhalt
en
Konstante Vorschubgeschwindigkeit an der
Werkzeug-Schneide: M109/M110/M111
Standardverhalten
Die TNC bezieht die programmierte Vorschubgeschwindigkeit auf die
Werkzeug-Mittelpunktsbahn.
Verhalten bei Kreisbögen mit M109
Die TNC hält bei Innen- und Außenbearbeitungen den Vorschub an der
Werkzeug-Schneide konstant.
Verhalten bei Kreisbögen mit M110
Die TNC hält den Vorschub ausschließlich bei einer Innenbearbeitung
konstant. Bei einer Außenbearbeitung wirkt keine Vorschub-Anpas-
sung.
Wirkung
M109 und M110 werden wirksam am Satz-Anfang.
M109 und M110 setzen Sie mit M111 zurück.
Radiuskorrigierte Kontur vorausberechnen
(LOOK AHEAD): M120
Standardverhalten
Wenn der Werkzeug-Radius größer ist, als eine Konturstufe, die
radiuskorrigiert zu fahren ist, dann unterbricht die TNC den
Programmlauf und zeigt eine Fehlermeldung. M97 (siehe „Kleine
Konturstufen bearbeiten: M97“) verhindert die Fehlermeldung, führt
aber zu einer Freischneidemarkierung und verschiebt zusätzlich die
Ecke.
Bei Hinterschneidungen verletzt die TNC u.U. die Kontur.

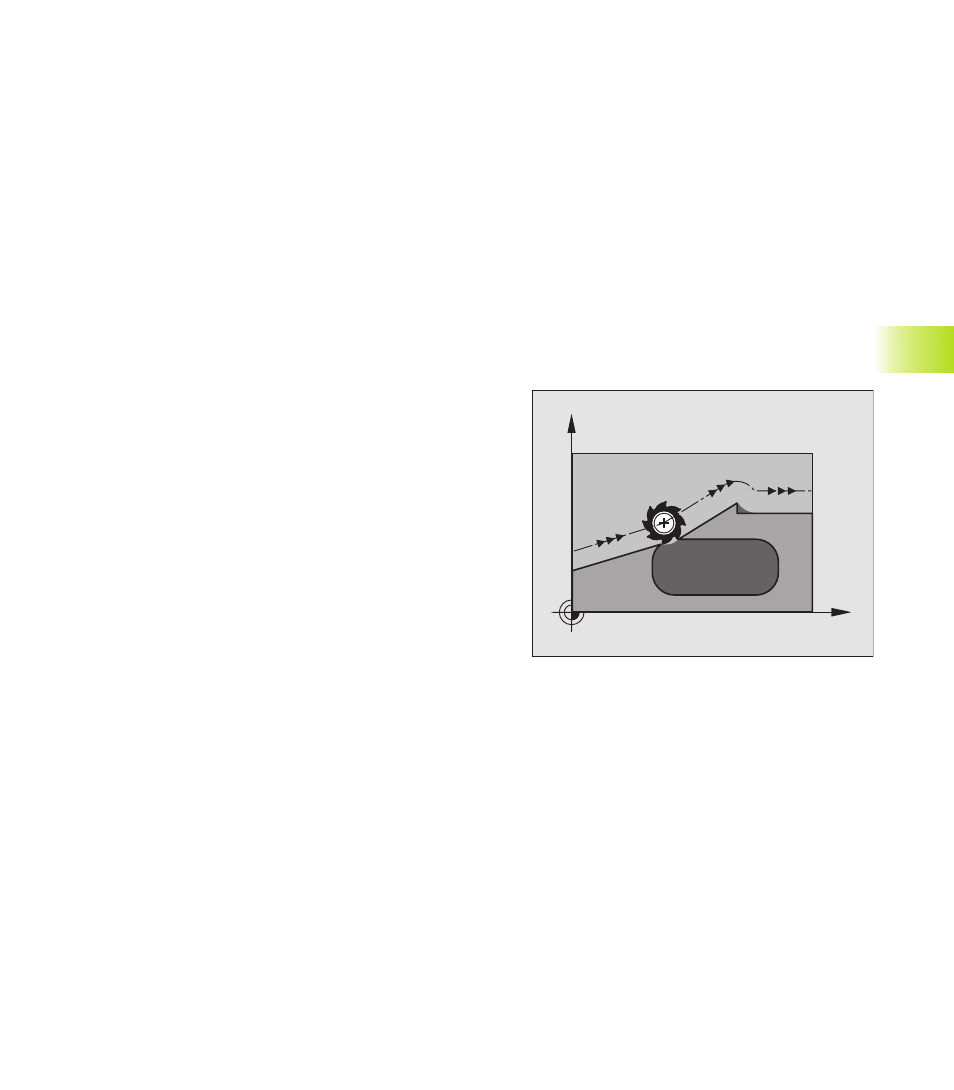

Siehe Bild rechts.
Verhalten mit M120
Die TNC überprüft eine radiuskorrigierte Kontur auf Hinter-
schneidungen und Überschneidungen und berechnet die Werkzeug-
bahn ab dem aktuellen Satz voraus. Stellen, an denen das Werkzeug
die Kontur beschädigen würde, bleiben unbearbeitet (im Bild rechts
dunkel dargestellt). Sie können M120 auch verwenden, um Digitali-
sierdaten oder Daten, die von einem externen Programmier-System
erstellt wurden, mit Werkzeug-Radiuskorrektur zu versehen. Dadurch
sind Abweichungen vom theoretischen Werkzeug-Radius
kompensierbar.
Die Anzahl der Sätze (maximal 99), die die TNC vorausrechnet, legen
Sie mit LA (engl. Look Ahead: schaue voraus) hinter M120 fest. Je
größer Sie die Anzahl der Sätze wählen, die die TNC vorausrechnen
soll, desto langsamer wird die Satzverarbeitung.
X
Y
