8 Programmieren: Zyklen 174

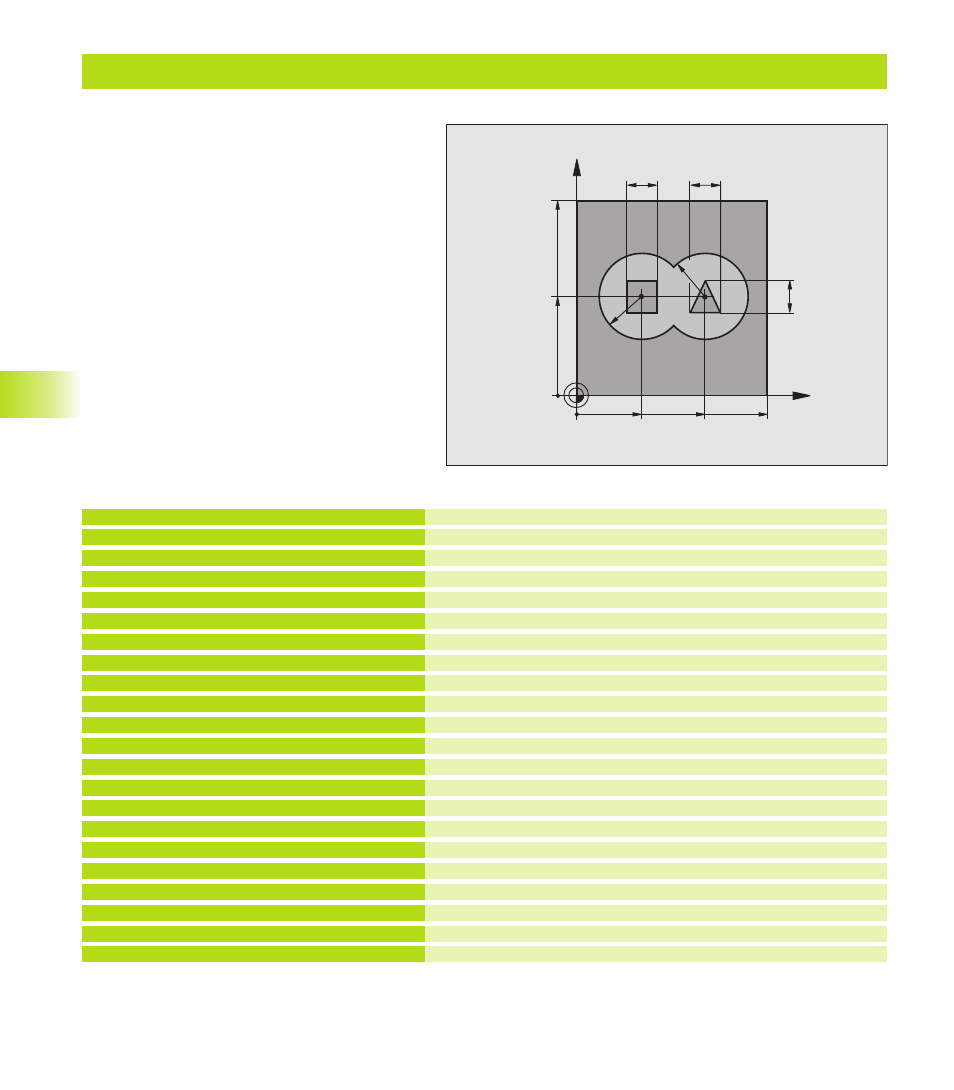

Beispiel: Überlagerte Konturen vorbohren, schruppen, schlichten
X
Y
35
50
100
100
16
16
R25
65
16
R25
8.6 SL
-Zyklen
Rohteil-Definition
Werkzeug-Definition Bohrer
Werkzeug-Definition Schruppen/Schlichten
Werkzeug-Aufruf Bohrer
Werkzeug freifahren
Kontur-Unterprogramme festlegen
Zyklus-Definition Vorbohren
Vorpositionieren in der Bearbeitungsebene
Vorpositionieren in der Spindelachse, Zyklus-Aufruf Vorbohren
Werkzeug-Wechsel
Werkzeug-Aufruf Schruppen/Schlichten
Zyklus-Definition Ausräumen
Vorpositionieren in der Spindelachse
Zyklus-Aufruf Ausräumen
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL DEF 2 L-12,53 R+3
5 TOOL CALL 1 Z S4500
6 L Z+250 R0 FMAX
7 CYCL DEF 14.0 KONTUR
8 CYCL DEF 14.1 KONTURLABEL 1 /2 /3 /4
9 CYCL DEF 15.0 VORBOHREN
10 CYCL DEF 15.1 ABST 2 TIEFE -20
11 CYCL DEF 15.2 ZUSTLG 5 F200 AUFM +1
12 L X+50 Y+50 R0 FMAX M3
13 L Z+2 R0 FMAX M99
14 L Z+250 R0 FMAX M6
15 TOOL CALL 2 Z S4000
16 CYCL DEF 6.0 AUSRAEUMEN
17 CYCL DEF 6.1 ABST 2 TIEFE -20
18 CYCL DEF 6.2 ZUSTLG 5 F150 AUFM +1
19 CYCL DEF 6.3 WINKEL +0 F250
20 L Z+2 R0 F1000 M3
21 CYCL CALL
