261 HEIDENHAIN TNC 410
13.2 Digitalisier-Zyklen programmieren
ú Taste TOUCH PROBE drücken
ú Über Softkey den gewünschten Digitalisier-Zyklus wählen
ú Dialogfragen der TNC beantworten: Geben Sie die entsprechenden
Werte über die Tastatur ein und bestätigen jede Eingabe mit der
Taste ENT. Wenn die TNC alle erforderlichen Informationen hat,
beendet sie die Zyklus-Definition automatisch. Informationen zu
den einzelnen Eingabeparametern finden Sie bei der jeweiligen
Zyklus-Beschreibung in diesem Kapitel.
Digitalisier-Bereich festlegen
Zur Definition des Digitalisier-Bereichs steht der Zyklus 5 BEREICH zur
Verfügung. Sie können einen quaderförmigen Bereich definieren, in
dem die Form abgetastet wird.
Den Digitalisier-Bereich legen Sie als Quader durch Angabe von
Minimum- und Maximum-Koordinaten in den drei Hauptachsen X, Y
und Z fest – wie bei der Rohteil-Definition BLK FORM.

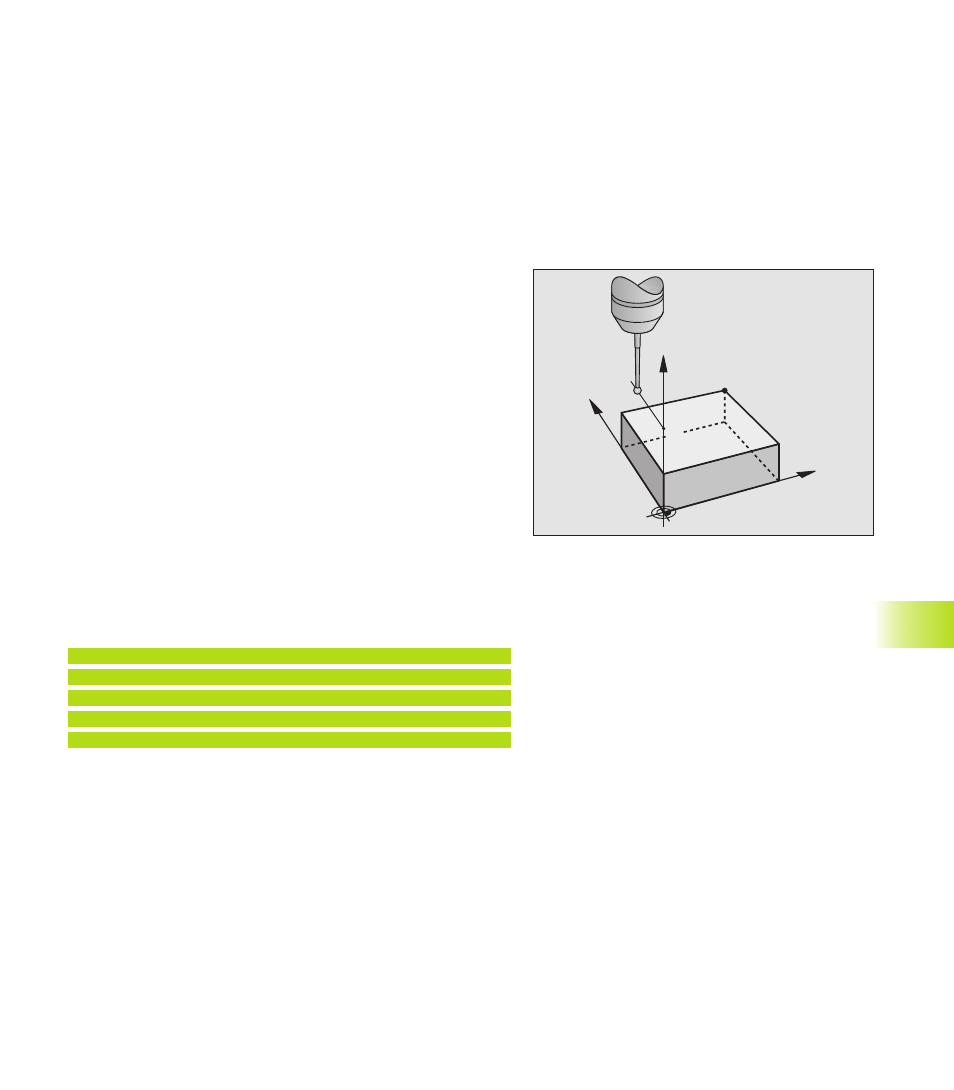

Siehe Bild rechts.
ú PGM Name Digitalisierdaten: Name der Datei, in der die Digitali-
sierdaten gespeichert werden.
ú Achse TCH PROBE: Tastsystem-Achse eingeben
ú MIN-Punkt Bereich. Minimal-Punkt des Bereichs, in dem digitali-
siert wird
ú MAX-Punkt Bereich: Maximal-Punkt des Bereichs, in dem digitali-
siert wird
ú Sichere Höhe: Position in der Tastsystem-Achse, in der eine
Kollision von Taststift und Form ausgeschlossen ist.
NC-Beispielsätze
50 TCH PROBE 5.0 BEREICH
51 TCH PROBE 5.1 PGM NAME: DATEN
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 X+10 Y+10 Z+20
54 TCH PROBE 5.4 HOEHE: + 100
13.2 Digitalisier
-Zyklen pr
ogr
ammier
en
Y
X
Z
MAX
Z
S
MIN
