5.2 Werkzeug-Daten
Üblicherweise programmieren Sie die Koordinaten der Bahn-
bewegungen so, wie das Werkstück in der Zeichnung bemaßt ist.
Damit die TNC die Bahn des Werkzeug-Mittelpunkts berechnen, also
eine Werkzeug-Korrektur durchführen kann, müssen Sie Länge und
Radius zu jedem eingesetzten Werkzeug eingeben.
Werkzeug-Daten können Sie entweder mit der Funktion TOOL DEF
direkt im Programm oder (und) separat in Werkzeug-Tabellen einge-
ben. Wenn Sie die Werkzeug-Daten in der Werkzeug-Tabelle
eingeben, stehen weitere werkzeugspezifische Informationen zur
Verfügung. Die TNC berücksichtigt alle eingegebenen Informatio-
nen, wenn das Bearbeitungs-Programm läuft.
Werkzeug-Nummer
Jedes Werkzeug ist durch eine Nummer zwischen 0 und 254 gekenn-
zeichnet.
Das Werkzeug mit der Nummer 0 ist als Null-Werkzeug festgelegt
und hat die Länge L=0 und den Radius R=0. In der Werkzeug-Tabelle
muß das Werkzeug T0 ebenfalls mit L=0 und R=0 definiert sein.
Werkzeug-Länge L
Die Werkzeug-Länge L können Sie auf zwei Arten bestimmen:

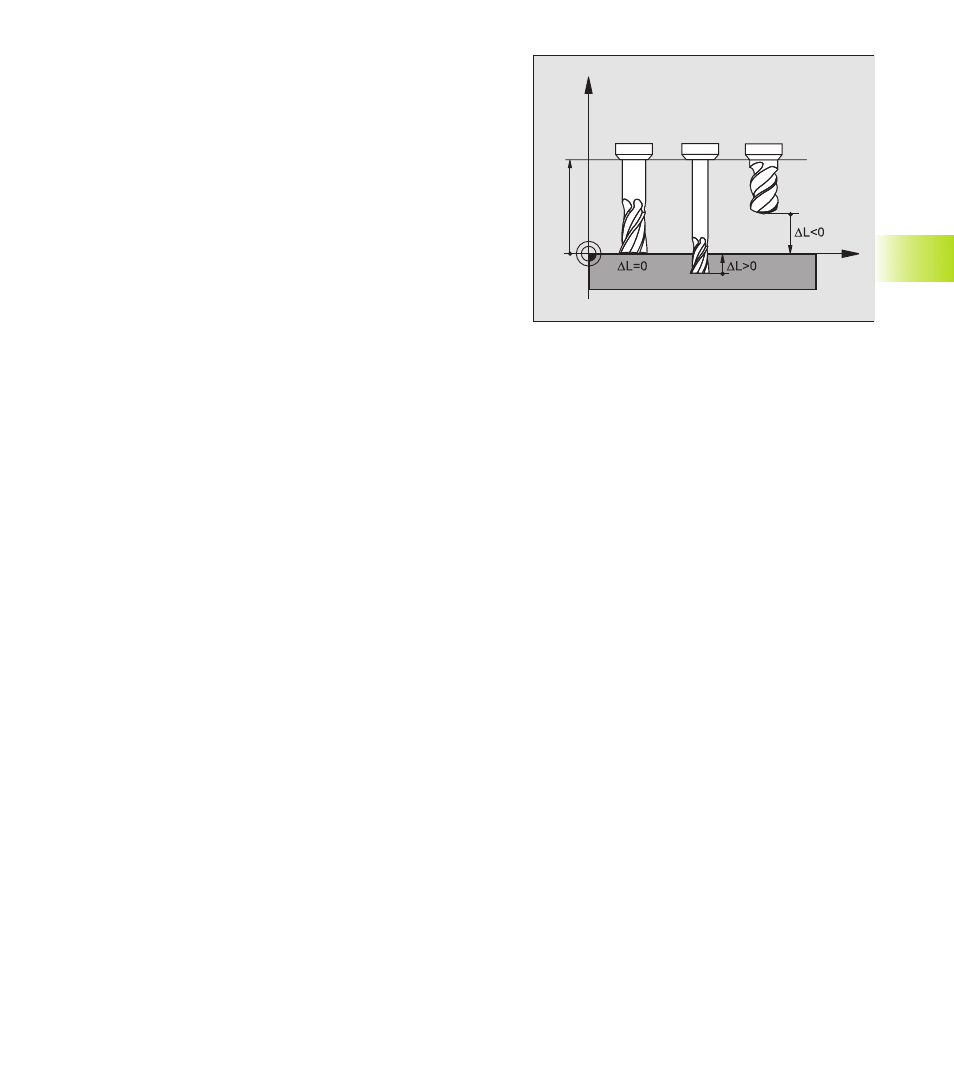

1 Die Länge L ist die Differenz aus der Länge des Werkzeugs und der
Länge eines Null-Werkzeugs L
0
.
Vorzeichen:
■ Das Werkzeug ist länger als das Null-Werkzeug: L>L
0
■ Das Werkzeug ist kürzer als das Null-Werkzeug: L<L
0
Länge bestimmen:
ú Null-Werkzeug auf Bezugsposition in der Werkzeugachse fahren
(z.B. Werkstück-Oberfläche mit Z=0)
ú Anzeige der Werkzeugachse auf Null setzen (Bezugspunkt setzen)
ú Nächstes Werkzeug einwechseln
ú Werkzeug auf gleiche Bezugs-Position wie Null-Werkzeug
fahren
ú Anzeige der Werkzeugachse zeigt den Längenunterschied des
Werkzeugs zum Null-Werkzeug
ú Wert mit Softkey „Ist-Position übernehmen“ in den TOOL DEF-Satz
bzw. in die Werkzeug-Tabelle übernehmen
2 Wenn Sie die Länge L mit einem Voreinstellgerät bestimmen, dann
geben Sie den ermittelten Wert direkt in die Werkzeug-Definiton
TOOL DEF bzw. in die Werkzeug-Tabelle ein.
