HEIDENHAIN TNC 410
Letztes Konturelement: P
E
mit Radiuskorrektur
Koordinaten P
N
, Kreisbahn-Radius = 8 mm
Z freifahren, Rücksprung, Programm-Ende
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0

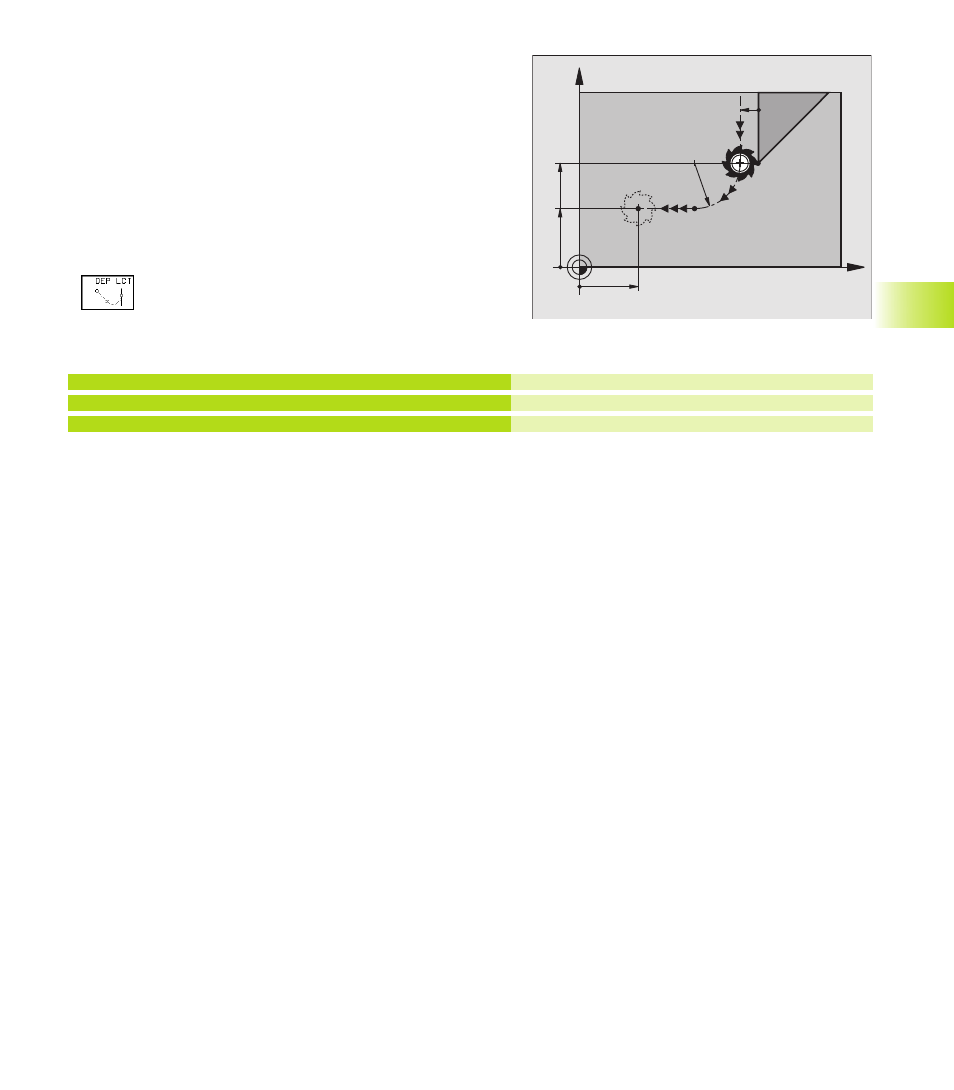

Wegfahren auf einer Kreisbahn mit tangentialem
Anschluß an Kontur und Geradenstück: DEP LCT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer
Geraden zum Endpunkt P
N
. Das letzte Konturelement und die
Gerade von P
H
– P
N
haben mit der Kreisbahn tangentiale Übergän-
ge. Damit ist die Kreisbahn durch den Radius R eindeutig festge-
legt.
ú
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
ú
Dialog mit Taste APPR/DEP und Softkey DEP LCT eröffnen:
ú
Koordinaten des Endpunkts P
N
eingeben
ú
Radius R der Kreisbahn.
R positiv eingeben
NC-Beispielsätze
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R8 F100
25 L Z+100 FMAX M2
