Meßergebnisse anzeigen

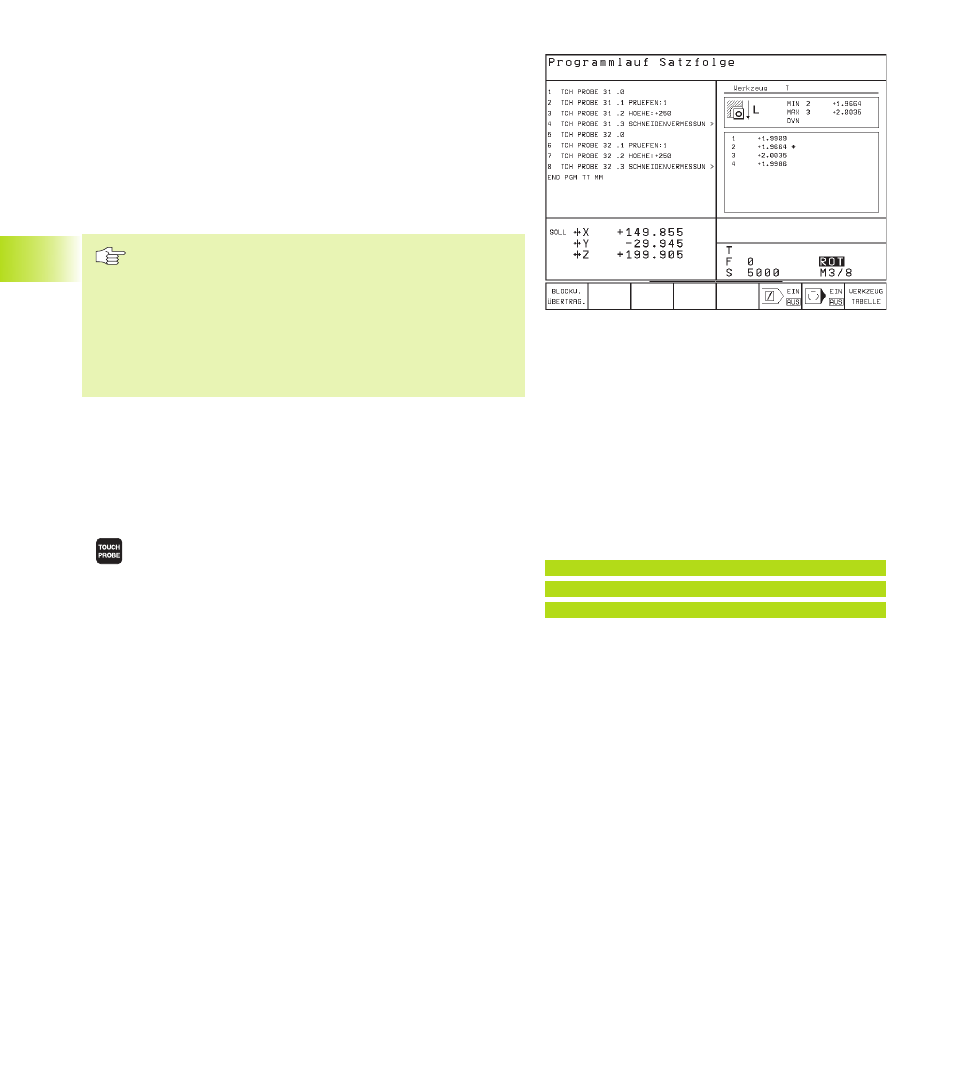

Mit der Bildschirm-Aufteilung PGM + T PROBE STATUS können Sie
die Ergebnisse der Werkzeug-Vermessung in der zusätzlichen Status-
Anzeige einblenden (in den Maschinen-Betriebsarten). Die TNC zeigt
dann links das Programm und rechts die Meßergebnisse an.
Meßwerte, die die zulässige Verschleißtoleranz überschritten haben,
kennzeichnet die TNC mit einem „
∗
“– Meßwerte, die die zulässige
Bruchtoleranz überschritten haben, mit einem „B“.
TT 120 kalibrieren
Bevor Sie kalibrieren, müssen Sie den genauen Radius und
die genaue Länge des Kalibrier-Werkzeugs in der Werk-
zeug-Tabelle TOOL.T eintragen.
In den Maschinen-Parametern 6580.0 bis 6580.2 muß die
Lage des TT 120 im Arbeitsraum der Maschine festgelegt
sein.
Wenn Sie einen der Maschinen-Parameter 6580.0 bis
6580.2 ändern, müssen Sie neu kalibrieren.
Das TT 120 kalibrieren Sie mit dem Meßzyklus TCH PROBE 30.
Der Kalibrier-Vorgang läuft automatisch ab. Die TNC ermittelt auch
automatisch den Mittenversatz des Kalibrierwerkzeugs. Dazu dreht
die TNC die Spindel nach der Hälfte des Kalibrier-Zyklus um 180°.
Als Kalibrier-Werkzeug verwenden Sie ein exakt zylindrisches Teil, z.B.
einen Zylinderstift. Die Kalibrier-Werte speichert die TNC und berück-
sichtigt sie bei nachfolgenden Werkzeug-Vermessungen.
ú
Kalibrierzyklus programmieren: In der Betriebsart
Programm-Einspeichern/Editieren Taste TOUCH
PROBE drücken.
ú
Meß-Zyklus 30 TT KALIBRIEREN wählen: Softkey
TT KALIBR. drücken
ú
Sichere Höhe: Position in der Spindelachse eingeben,
in der eine Kollision mit Werkstücken oder Spann-
mitteln ausgeschlossen ist. Die Sichere Höhe bezieht
sich auf den aktiven Werkstück-Bezugspunkt. Wenn
die Sichere Höhe so klein eingegeben ist, daß die
Werkzeugspitze unterhalb der Telleroberkante liegen
würde, positioniert die TNC das Kalibrierwerkzeug
automatisch über den Teller (Sicherheitszone aus
MP6540)
NC-Beispiel-Sätze
6 TOOL CALL 1 Z
7 TCH PROBE 30.0 TT KALIBRIEREN
8 TCH PROBE 30.1 HOEHE:+90
