52 5 Programmieren: Werkzeuge
5.3 Werkzeug-Korrektur
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius
in der Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen,
ist die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene
wirksam. Die TNC berücksichtigt dabei bis zu vier Achsen incl. der
Drehachsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werkzeug
aufrufen und in der Spindelachse verfahren. Sie wird aufgehoben,
sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.

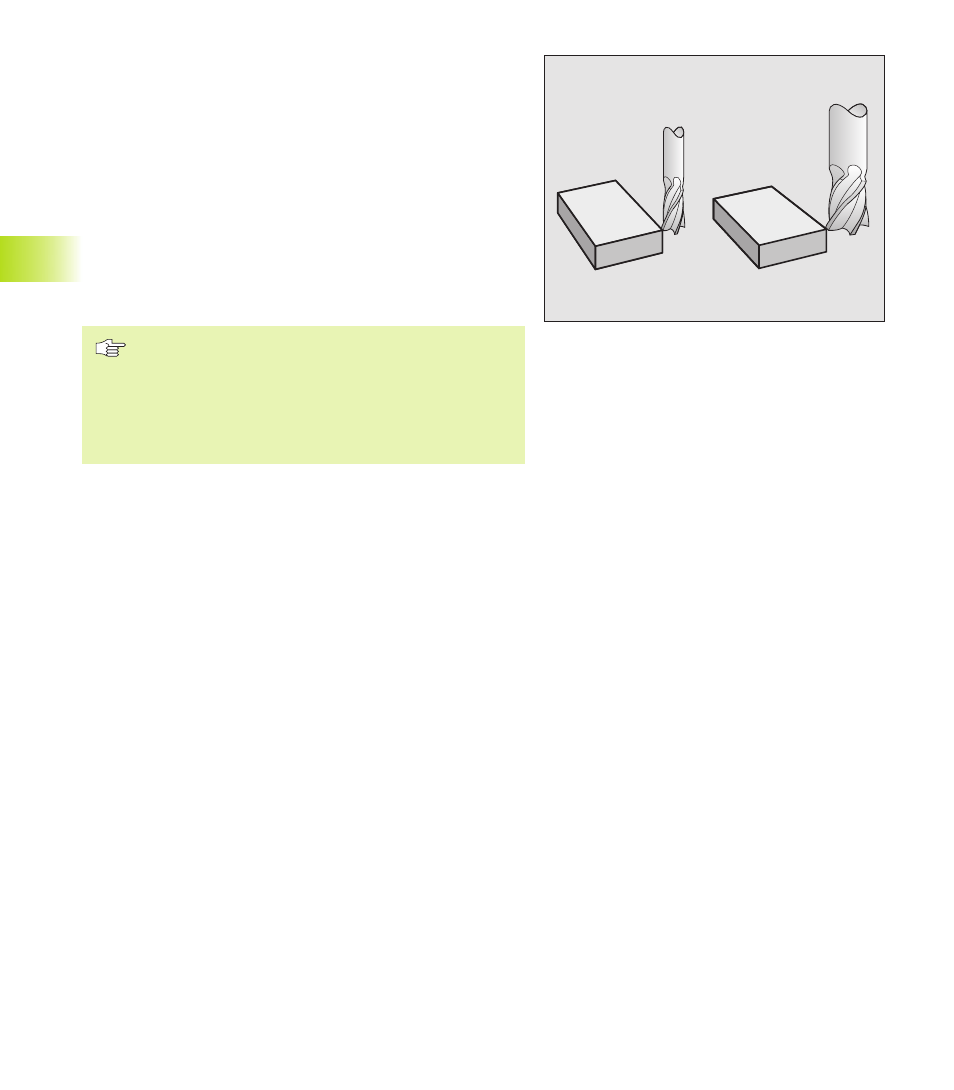

Wenn Sie eine Längenkorrektur mit positivem Wert mit
TOOL CALL 0 aufheben, verringert sich der Abstand vom
Werkzeug zu Werkstück.
Nach einem Werkzeug-Aufruf TOOL CALL ändert sich der
programmierte Weg des Werkzeugs in der Spindelachse
um die Längendifferenz zwischen altem und neuem
Werkzeug.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem
TOOL CALL-Satz als auch aus der Werkzeug-Tabelle berücksichtigt
Korrekturwert = L + DL
TOOL CALL
+ DL
TAB
mit
L Werkzeug-Länge L aus TOOL DEF-Satz oder Werkzeug-
Tabelle
DL
TOOL CALL
Aufmaß DL für Länge aus TOOL CALL-Satz (von der
Positionsanzeige nicht berücksichtigt)
DL
TAB
Aufmaß DL für Länge aus der Werkzeug-Tabelle
Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
■ RL oder RR für eine Radiuskorrektur
■ R+ oder R–, für eine Radiuskorrektur bei einer achsparallelen
Verfahrbewegung
■ R0, wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und in
der Bearbeitungsebene mit RL oder RR verfahren wird. Sie wird
aufgehoben, wenn ein Positioniersatz mit R0 programmiert wurde.
