12 3D-Tastsysteme
258
12.3
W
e
rkstüc
k
e
v
e
rmessen mit 3D-T
astsyst
emen

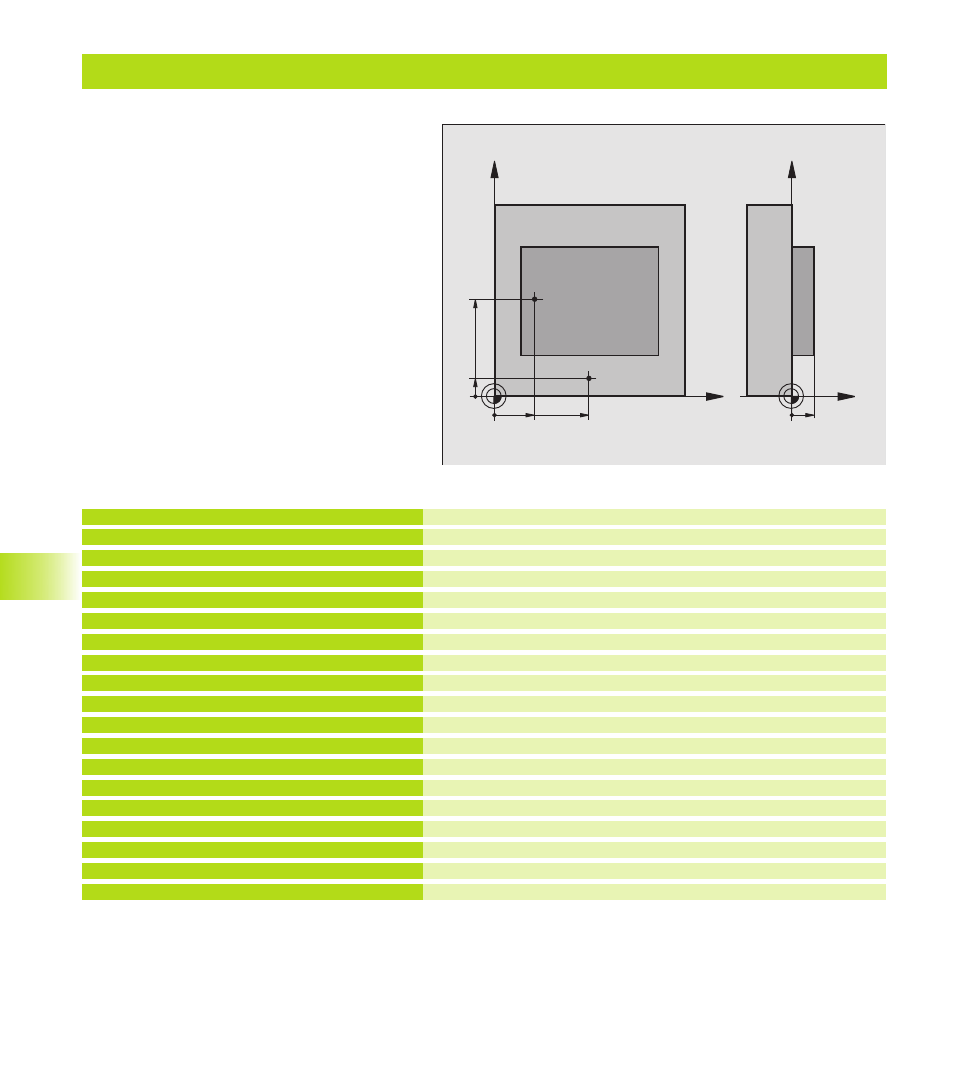

Beispiel: Höhe einer Insel auf dem Werkstück bestimmen
Programm-Ablauf
■
Programm-Parameter zuweisen
■
Mit Zyklus BEZUGSEBENE Höhe messen
■
Höhe berechnen
X
Y
20
50
10
50
Z
Y
10
BEGIN PGM 3DTASTEN MM
1 FN 0: Q11 = +20
2 FN 0: Q12 = +50
3 FN 0: Q13 = +10
4 FN 0: Q21 = +50
5 FN 0: Q22 = +10
6 FN 0: Q23 = +0
7 TOOL CALL 0 Z
8 L Z+250 R0 FMAX
9 L X+Q11 Y+Q12 R0 FMAX
10 TCH PROBE 0.0 BEZUGSEBENE Q10 Z-
11 TCH PROBE 0.1 Z+Q13
12 L X+Q21 Y+Q22 R0 FMAX
13 TCH PROBE 0.0 BEZUGSEBENE Q20 Z-
14 TCH PROBE 0.1 Z+Q23
15 FN 2: Q1 = +Q20 - +Q10
16 STOP
17 L Z+250 R0 FMAX M2
END PGM 3DTASTEN MM
1. Antastpunkt: X-Koordinate
1. Antastpunkt: Y-Koordinate
1. Antastpunkt: Z-Koordinate
2. Antastpunkt: X-Koordinate
2. Antastpunkt: Y-Koordinate
2. Antastpunkt: Z-Koordinate
Tastsystem-Aufruf
Tastsystem freifahren
Vorpositionieren für erste Messung
Oberkante Werkstück messen
Vorpositionieren für zweite Messung
Tiefe messen
Absolute Höhe der Insel berechnen
Programmlauf-Stopp: Q1 kontrollieren
Werkzeug freifahren, Programm-Ende
