HEIDENHAIN TNC 410

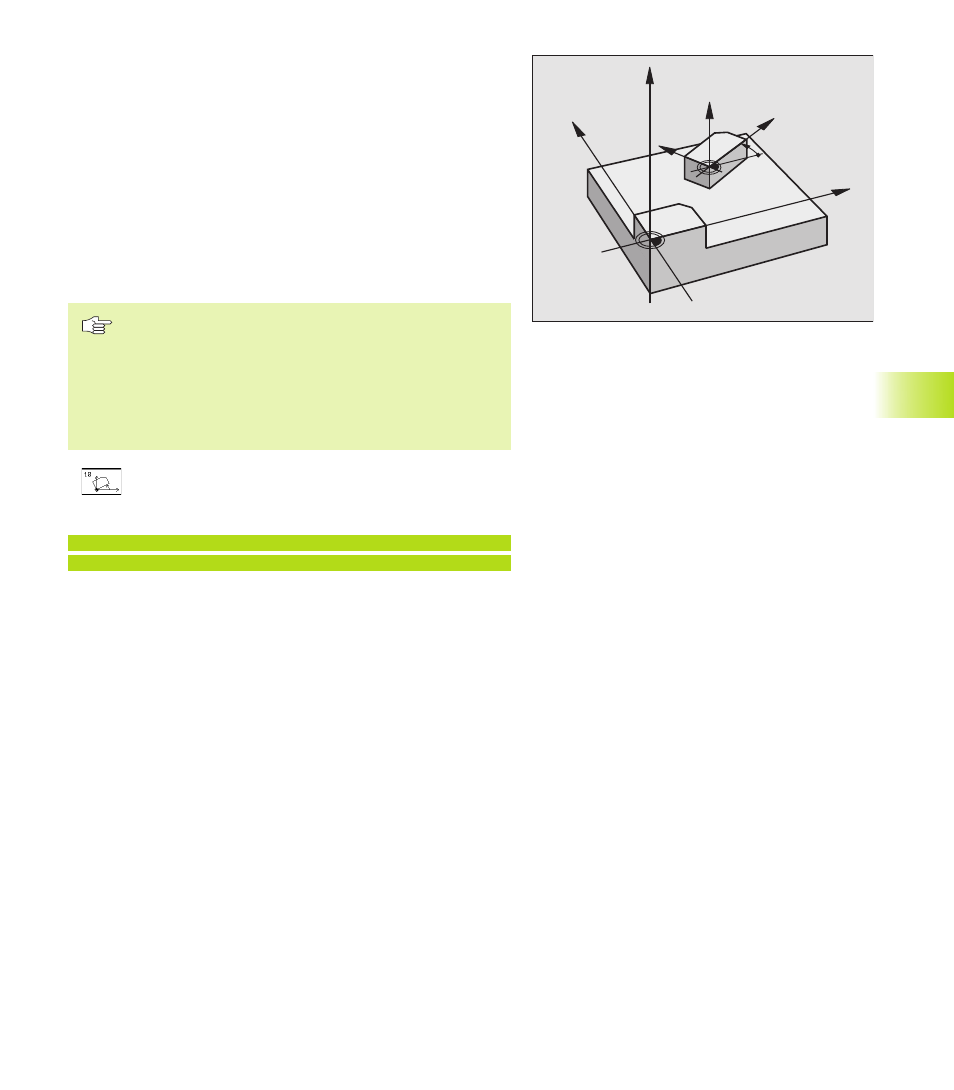

DREHUNG (Zyklus 10)
Innerhalb eines Programms kann die TNC das Koordinatensystem
in der Bearbeitungsebene um den aktiven Nullpunkt drehen.
Wirkung
Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt auch
in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den
aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.
Bezugsachse für den Drehwinkel:
■
X/Y-Ebene
X-Achse
■
Y/Z-Ebene Y-Achse
■
Z/X-Ebene Spindelachse
Beachten Sie vor dem Programmieren
Die TNC hebt eine aktive Radius-Korrektur durch Definie-
ren von Zyklus 10 auf. Ggf. Radius-Korrektur erneut
programmieren.
Nachdem Sie Zyklus 10 definiert haben, verfahren Sie
beide Achsen der Bearbeitungsebene, um die Drehung zu
aktivieren.
ú
DREHUNG: Drehwinkel in Grad (°) eingeben. Eingabe-
Bereich: -360° bis +360° (absolut oder inkremental)
NC-Beispielsätze:
81 CYCL DEF 10.0 DREHUNG
82 CYCL DEF 10.1 ROT+12.357
Rücksetzen
Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren.
Z
Z
X
X
Y
Y
