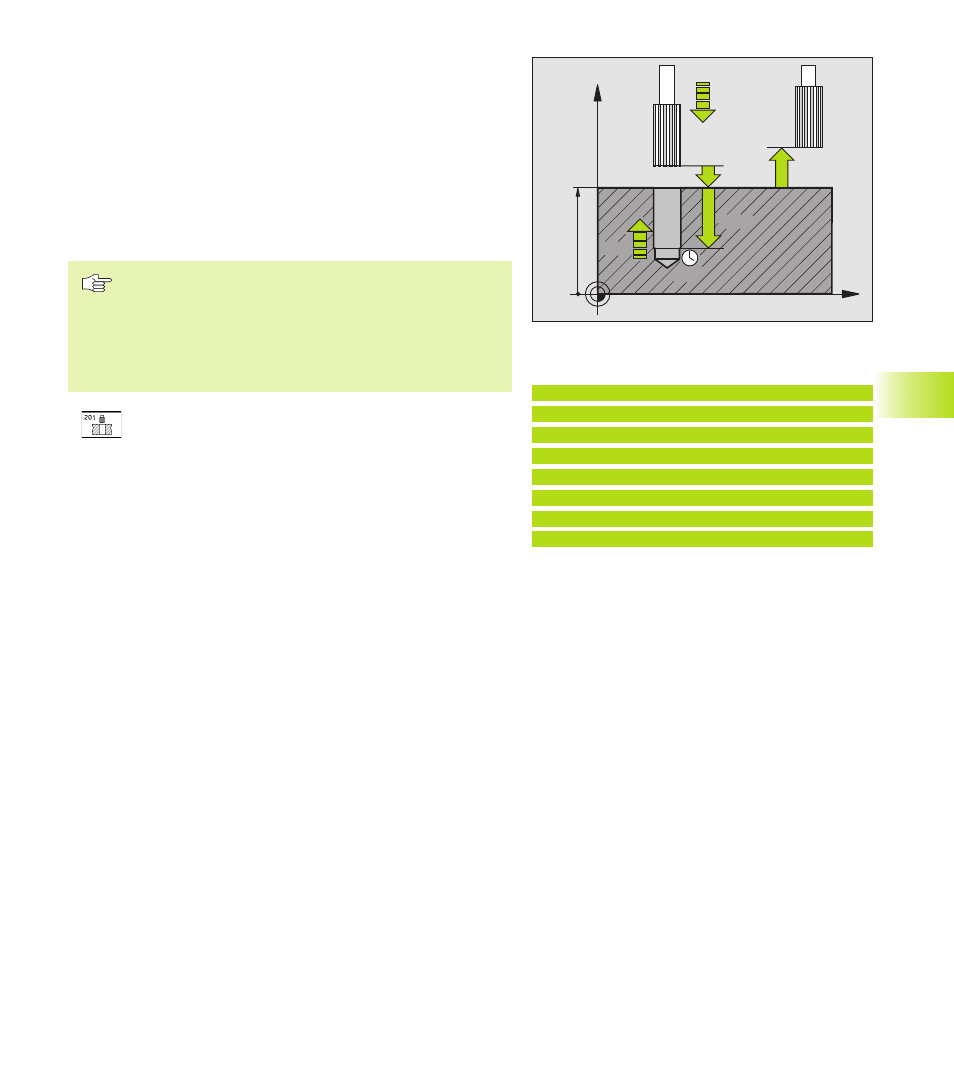

REIBEN (Zyklus 201)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den eingegebenen Sicherheits-Abstand über der
Werkstück-Oberfläche
2 Das Werkzeug reibt mit dem eingegebenen Vorschub F bis zur
programmierten Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug, falls eingegeben
4 Anschließend fährt die TNC das Werkzeug im Vorschub F zurück auf
den Sicherheits-Abstand und von dort – falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
ú
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Bohrungsgrund
ú
Vorschub Tiefenzustellung Q206: Verfahrge-
schwindigkeit des Werkzeugs beim Reiben in mm/min
ú
Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
ú
Vorschub Rückzug Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208 = 0 eingeben, dann gilt
Vorschub Reiben
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werkzeug
und Werkstück (Spannmittel) erfolgen kann
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Bohrzyklen
NC-Beispielsätze:
8 CYCL DEF 201 REIBEN
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q211=0.25
;VERWEILZEIT UNTEN
Q208=500
;VORSCHUB RUECKZUG
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
