Der Maschinenhersteller gibt für jede Achse den Abstand des
Maschinen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinen-
Parameter ein.
Standardverhalten
Koordinaten bezieht die TNC auf den Werkstück-Nullpunkt (siehe
„Bezugspunkt-Setzen“).
Verhalten mit M91 – Maschinen-Nullpunkt
Wenn sich Koordinaten in Positionier-Sätzen auf den Maschinen-
Nullpunkt beziehen sollen, dann geben Sie in diesen Sätzen M91 ein.
Die TNC zeigt die Koordinatenwerte bezogen auf den Maschinen-
Nullpunkt an. In der Status-Anzeige schalten Sie die Koordinaten-
Anzeige auf REF (siehe „1.4 Status-Anzeigen“).
Verhalten mit M92 – Maschinen-Bezugspunkt
Neben dem Maschinen-Nullpunkt kann der
Maschinenhersteller noch eine weitere maschinenfeste
Position (Maschinen-Bezugspunkt) festlegen.
Der Maschinenhersteller legt für jede Achse den Abstand
des Maschinen-Bezugspunkts vom Maschinen-Nullpunkt
fest (siehe Maschinenhandbuch).
Wenn sich die Koordinaten in Positionier-Sätzen auf den Maschinen-
Bezugspunkt beziehen sollen, dann geben Sie in diesen Sätzen
M92 ein.
Auch mit M91 oder M92 führt die TNC die Radiuskorrektur
korrekt aus. Die Werkzeug-Länge wird jedoch nicht
berücksichtigt.
Wirkung
M91 und M92 wirken nur in den Programmsätzen, in denen M91 oder
M92 programmiert ist.
M91 und M92 werden wirksam am Satz-Anfang.
Werkstück-Bezugspunkt

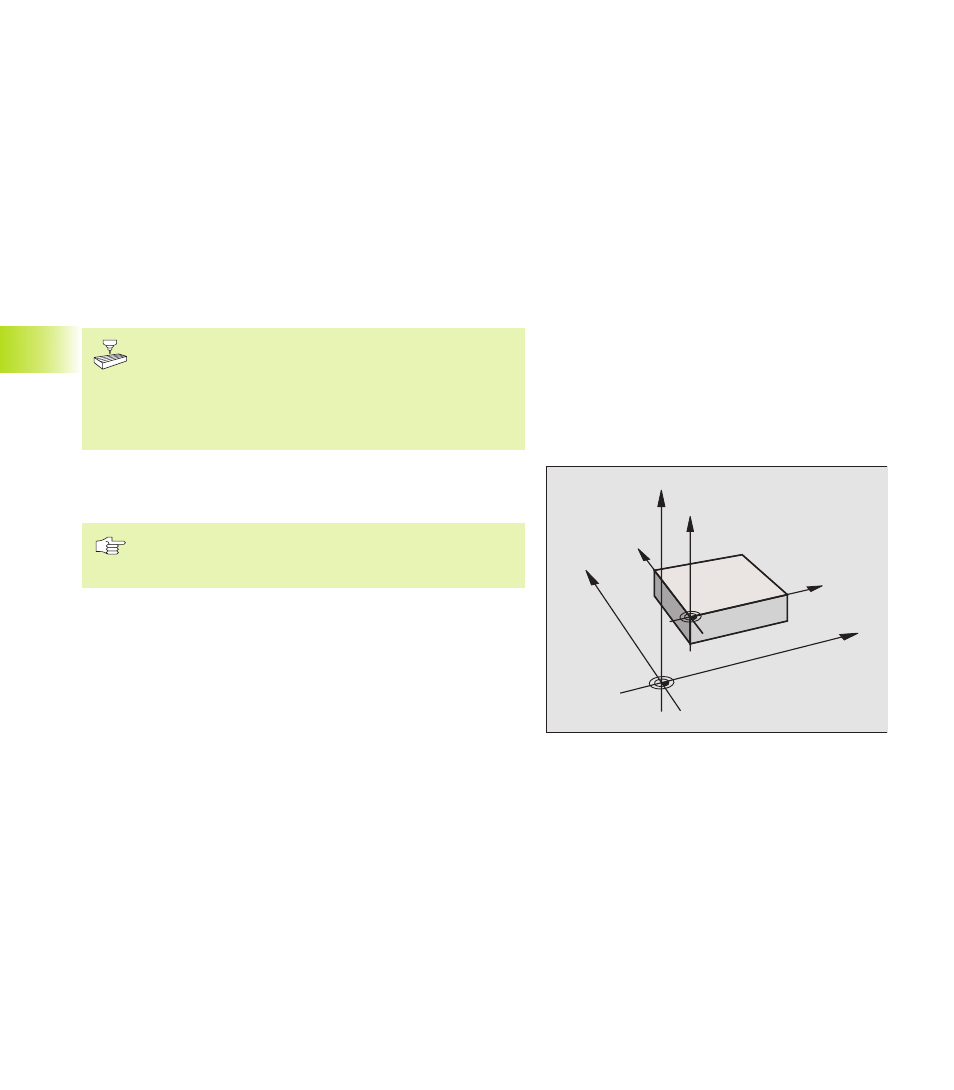

Das Bild rechts zeigt Koordinatensysteme mit Maschinen- und
Werkstück-Nullpunkt.
Z
X
Y
Z
Y
X
M
