6 Programmieren: Konturen programmieren

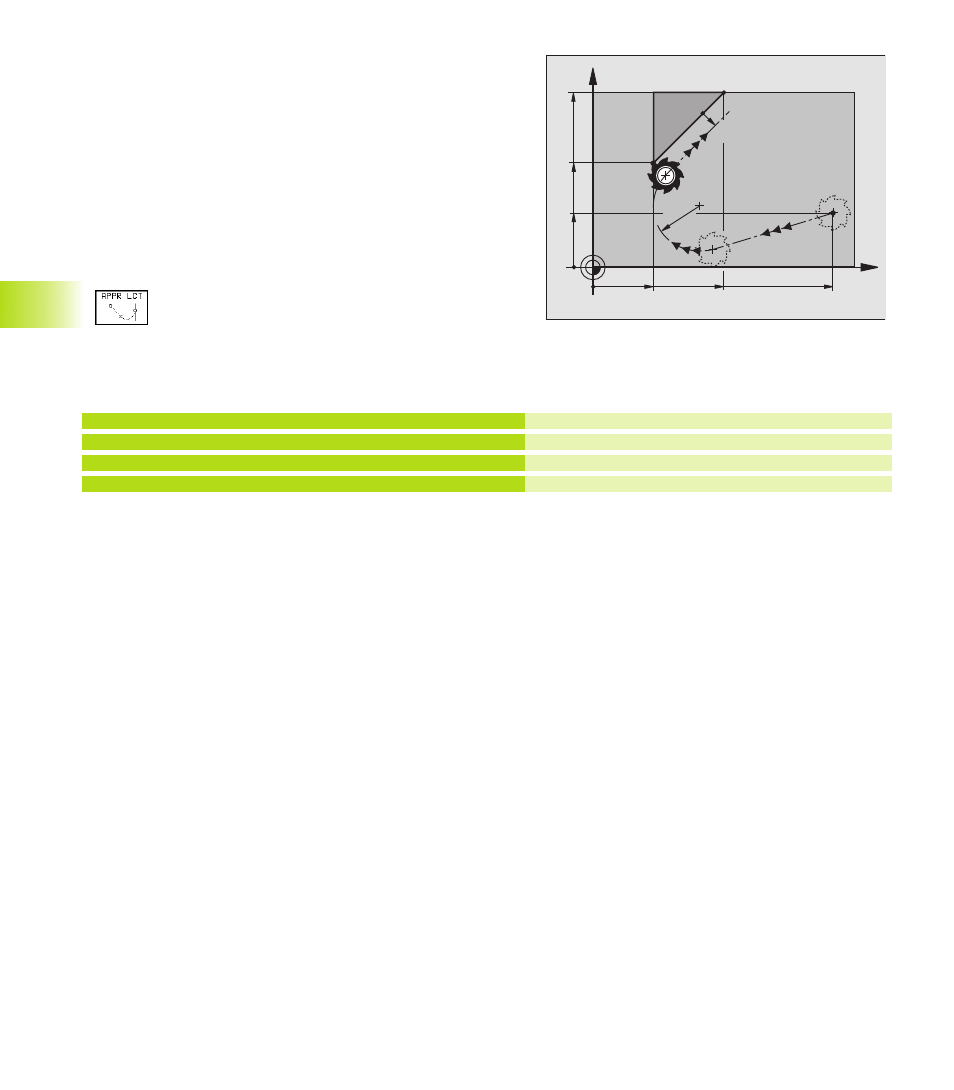

Anfahren auf einer Kreisbahn mit tangentialem
Anschluß an die Kontur und Geradenstück:
APPR LCT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es auf einer Kreisbahn
den ersten Konturpunkt P
A
an.
Die Kreisbahn schließt sowohl an die Gerade P
S
– P
H
als auch an das
erste Konturelement tangential an. Damit ist sie durch den Radius R
eindeutig festgelegt.
ú
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
ú
Dialog mit Taste APPR/DEP und Softkey APPR LCT eröffnen:
ú
Koordinaten des ersten Konturpunkts P
A
ú
Radius R der Kreisbahn
R positiv angeben
ú
Radiuskorrektur für die Bearbeitung
NC-Beispielsätze
7 L X+40 Y+10 R0 FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
P
S
ohne Radiuskorrektur anfahren
P
A
mit Radiuskorrektur RR, Radius R=10
Endpunkt erstes Konturelement
Nächstes Konturelement
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
R10
35
20
