13 Digitalisieren 262
13.3 Mäanderförmig Digitalisieren
Digitalisierzyklus 6 MAEANDER

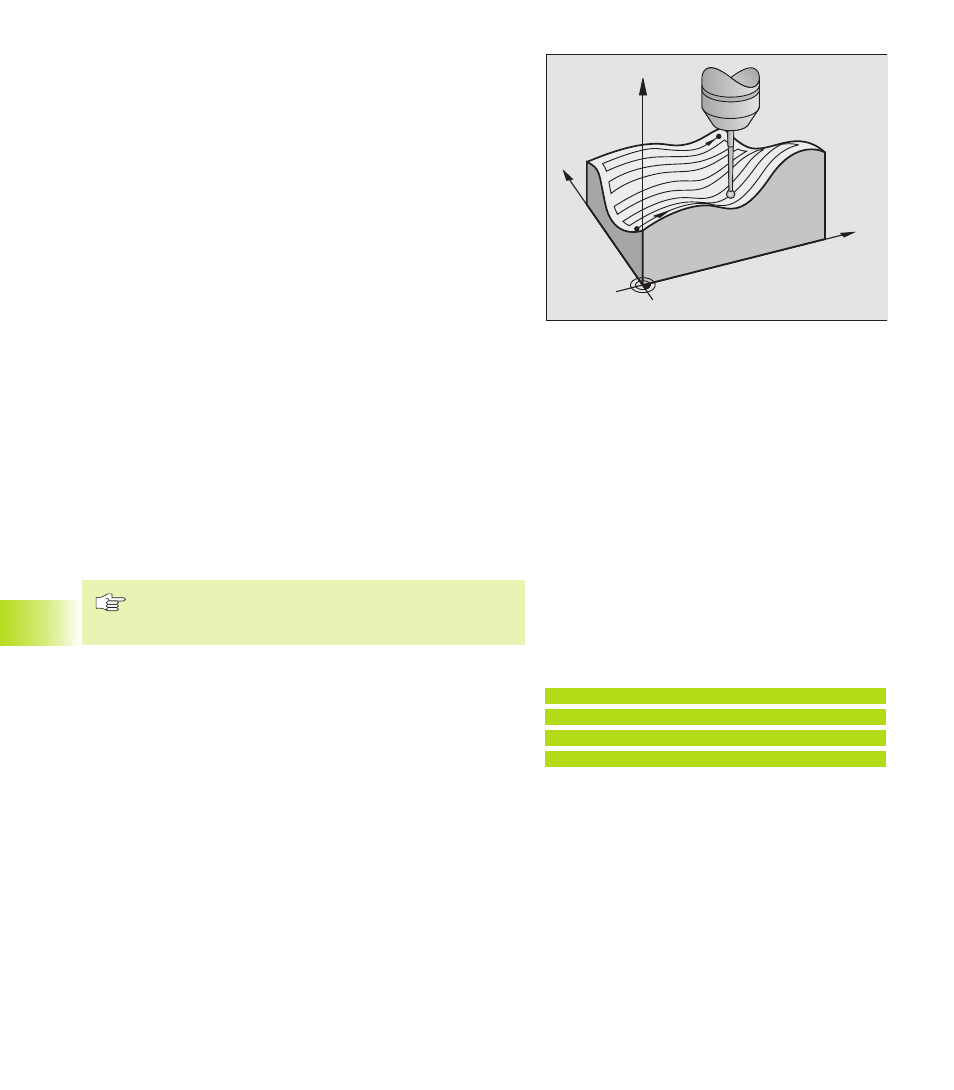

Mit dem Digitalisier-Zyklus MAEANDER digitalisieren Sie eine 3D-
Form mäanderförmig. Dieses Verfahren eignet sich besonders für
relativ flache Formen. Falls Sie die Digitalisierdaten mit der HEIDEN-
HAIN-Auswertesoftware SUSA weiterverarbeiten, müssen Sie
mäanderförmig digitalisieren.
Beim Digitalisiervorgang wählen Sie eine Achse der Bearbeitungs-
ebene, in der das Tastsystem in positiver Richtung bis zur Bereichs-
grenze fährt – ausgehend vom MIN-Punkt in der Bearbeitungsebene.
Dort wird das Tastsystem um den Linienabstand versetzt und fährt
anschließend auf dieser Zeile wieder zurück. Am anderen Ende der
Zeile wird dann das Tastsystem erneut um den Linienabstand ver-
setzt. Der Vorgang wiederholt sich, bis der gesamte Bereich abgeta-
stet ist.
Am Ende des Digitalisiervorgangs fährt das Tastsystem auf die
Sichere Höhe zurück.
Startpunkt
■ MIN-Punkt-Koordinaten in der Bearbeitungsebene aus Zyklus 5
BEREICH, Spindelachsen-Koordinate = Sichere Höhe
■ Startpunkt wird von der TNC automatisch angefahren:
Zuerst in der Spindelachse auf Sichere Höhe, dann in der
Bearbeitungsebene
Form anfahren
Das Tastsystem fährt in negativer Spindelachsen-Richtung auf die
Form zu. Die Koordinaten der Position, bei der das Tastsystem die
Form berührt, werden gespeichert.
Im Bearbeitungs-Programm müssen Sie vor dem
Digitalisierzyklus MAEANDER den Digitalisierzyklus
BEREICH definieren.
Digitalisier-Parameter
ú Linienrichtung: Koordinatenachse der Bearbeitungsebene, in
deren positiver Richtung das Tastsystem vom ersten gespeicherten
Konturpunkt aus fährt
ú Begrenzung in Normalen-Richtung: Strecke, um die das Tastsy-
stem nach einer Auslenkung freifährt. Eingabebereich:
0 bis 5 mm. Empfehlung: Eingabewert sollte zwischen
0.5 • Punktabstand und Punktabstand liegen. Je kleiner die
Tastkugel, desto größer sollten Sie die Begrenzung in Normalen-
Richtung wählen
ú Linienabstand: Versatz des Tastsystems an den Zeilenenden;
Zeilen-Abstand. Eingabebereich: 0 bis 5 mm
ú MAX. Punktabstand : Maximaler Abstand zwischen den von der
TNC gespeicherten Punkten. Die TNC berücksichtigt zusätzlich
wichtige, die Form des Modells bestimmende Punkte, z.B. an
Innenecken. Eingabebereich: 0.02 bis 5 mm
X
Z
Y
13.3 Mäanderför
mig digitalisier
en
NC-Beispielsätze
60 TCH PROBE 6.0 MAEANDER
61 TCH PROBE 6.1 RICHTUNG: X
62 TCH PROBE 6.2 HUB: 0.5 L.ABST: 0.2
P.ABST: 0.5
