46 5 Programmieren: Werkzeuge
5.2 W
e
rk
z
eug-D
at
en
DR<0
DR>0
DL<0
R
DL>0
L
R
Werkzeug-Radius R
Den Werkzeug-Radius R geben Sie direkt ein.

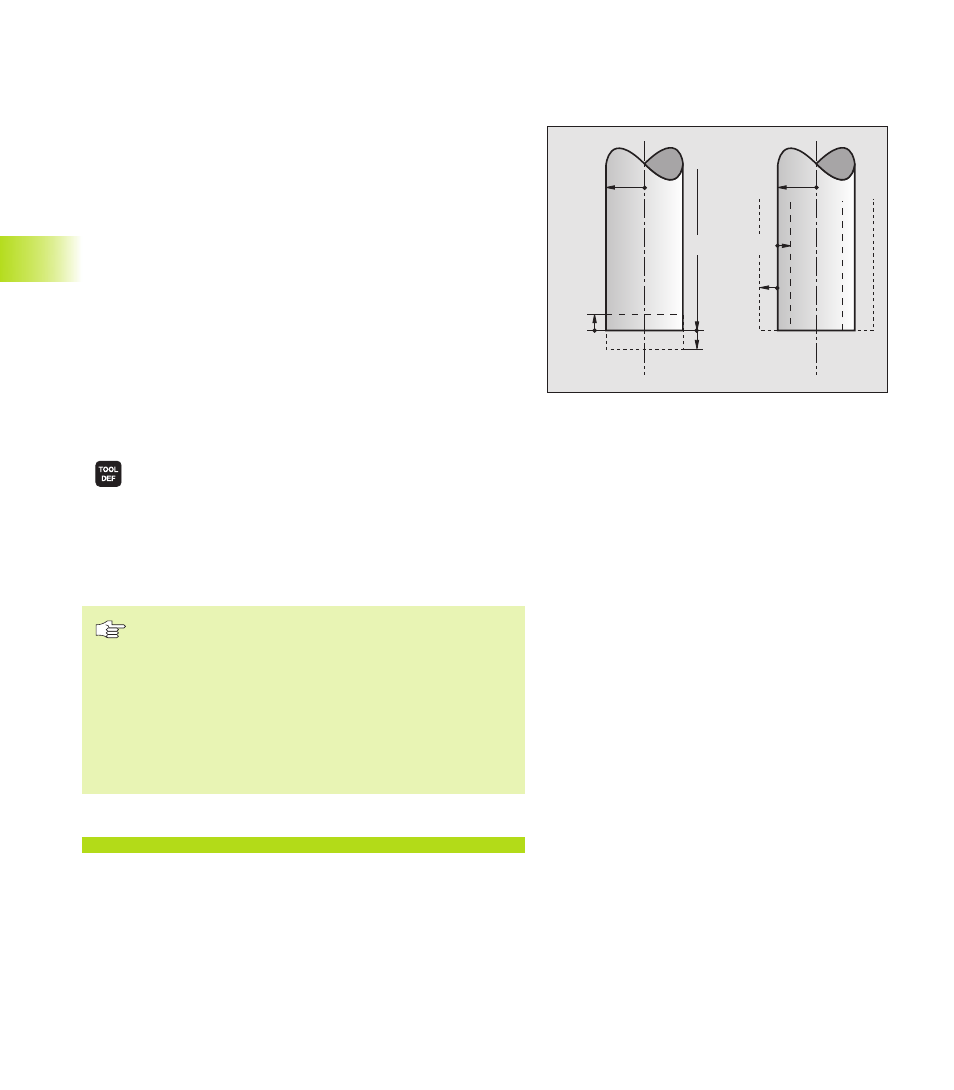

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den Radius
von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DR>0). Bei einer
Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß beim
Programmieren des Werkzeug-Aufrufs mit TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (DR<0). Ein Unter-
maß wird in der Werkzeug-Tabelle für den Verschleiß eines Werkzeugs
eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem TOOL CALL-Satz
können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betragen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem TOOL DEF-Satz fest:
ú Werkzeug-Definition wählen: Taste TOOL DEF drücken
ú Werkzeug-Nummer eingeben: Mit der Werkzeug-
Nummer ein Werkzeug eindeutig kennzeichnen
ú Werkzeug-Länge eingeben: Korrekturwert für die
Länge
ú Werkzeug-Radius eingeben: Korrekturwert für den
Werkzeug-Radius
Während des Dialogs können Sie die Werte für Länge und
Radius mit den Softkeys „ACT.POS X, ACT.POS Y oder
ACT.POS Z“ direkt aus der Positions-Anzeige überneh-
men.
Wenn Sie die schwarze Taste zur Ist-Positions-Übernahme
benutzen, dann übernimmt die TNC bei der Werkzeug-
Länge den Wert der aktiven Werkzeug-Achse. Ist keine
Werkzeug-Achse aktiv, dann übernimmt die TNC den Wert
der Achse, die im Kalibriermenü der Antastfunktionen als
Tastsystemachse festgelegt ist.
Beispiel NC-Satz
4 TOOL DEF 5 L+10 R+5
