201 HEIDENHAIN TNC 410
9.6 Pr
ogr
ammier
-Beispiele

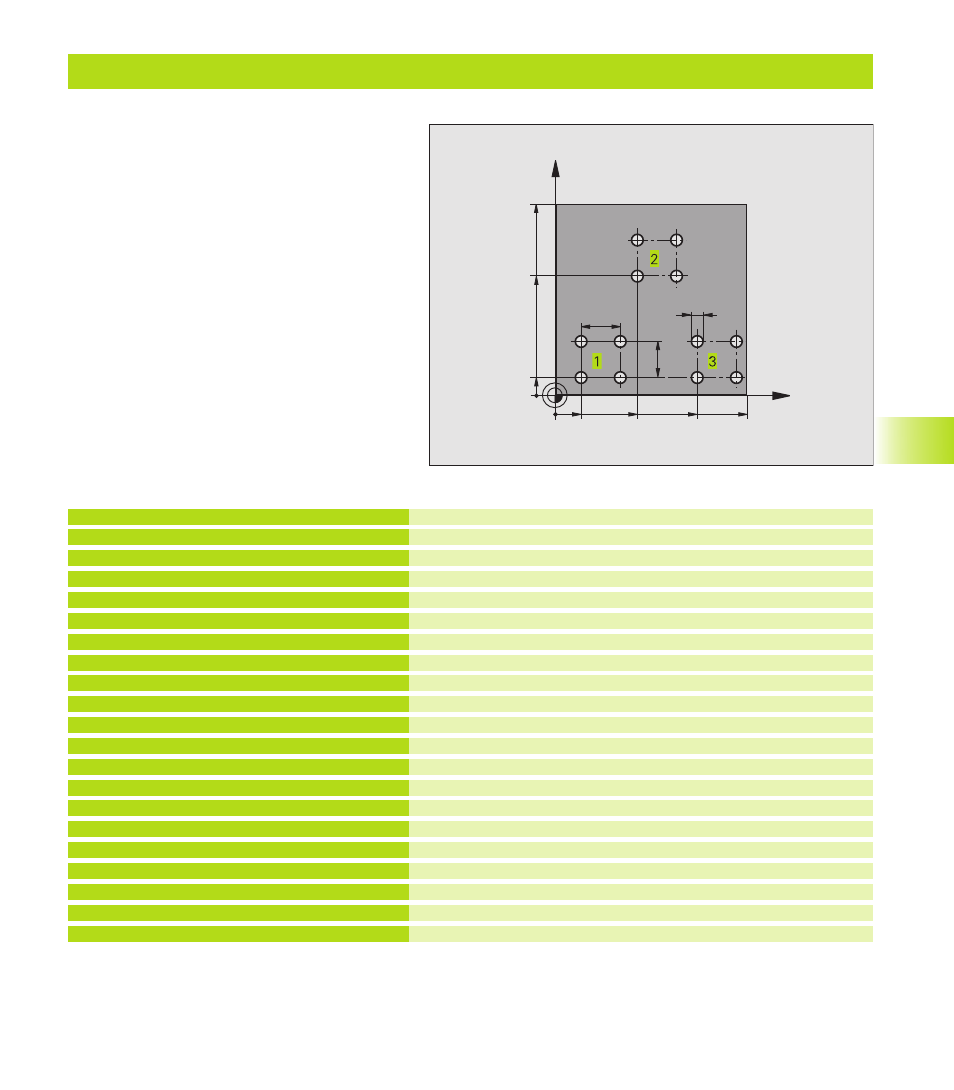

Beispiel: Bohrungsgruppen
Programm-Ablauf
■ Bohrungsgruppen anfahren im Hauptprogramm
■ Bohrungsgruppe aufrufen (Unterprogramm 1)
■ Bohrungsgruppe nur einmal im Unterpro-
gramm 1 programmieren
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S5000
5 L Z+250 R0 FMAX
6 CYCL DEF 200 BOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-10 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=10 ;2. SICHERHEITS-ABST.
7 L X+15 Y+10 R0 FMAX M3
8 CALL LBL 1
9 L X+45 Y+60 R0 FMAX
10 CALL LBL 1
11 L X+75 Y+10 R0 FMAX
12 CALL LBL 1
13 L Z+250 R0 FMAX M2
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Startpunkt Bohrungsgruppe 1 anfahren
Unterprogramm für Bohrungsgruppe rufen
Startpunkt Bohrungsgruppe 2 anfahren
Unterprogramm für Bohrungsgruppe rufen
Startpunkt Bohrungsgruppe 3 anfahren
Unterprogramm für Bohrungsgruppe rufen
Ende des Hauptprogramms
X
Y
15
60
100
100
75
10
45
20
20
5
