102 Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.4 GEWINDEBOHREN SP
ANBRUCH (Zyklus 209, DIN/ISO: G209, Sof
tw
a
re
-
Option A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

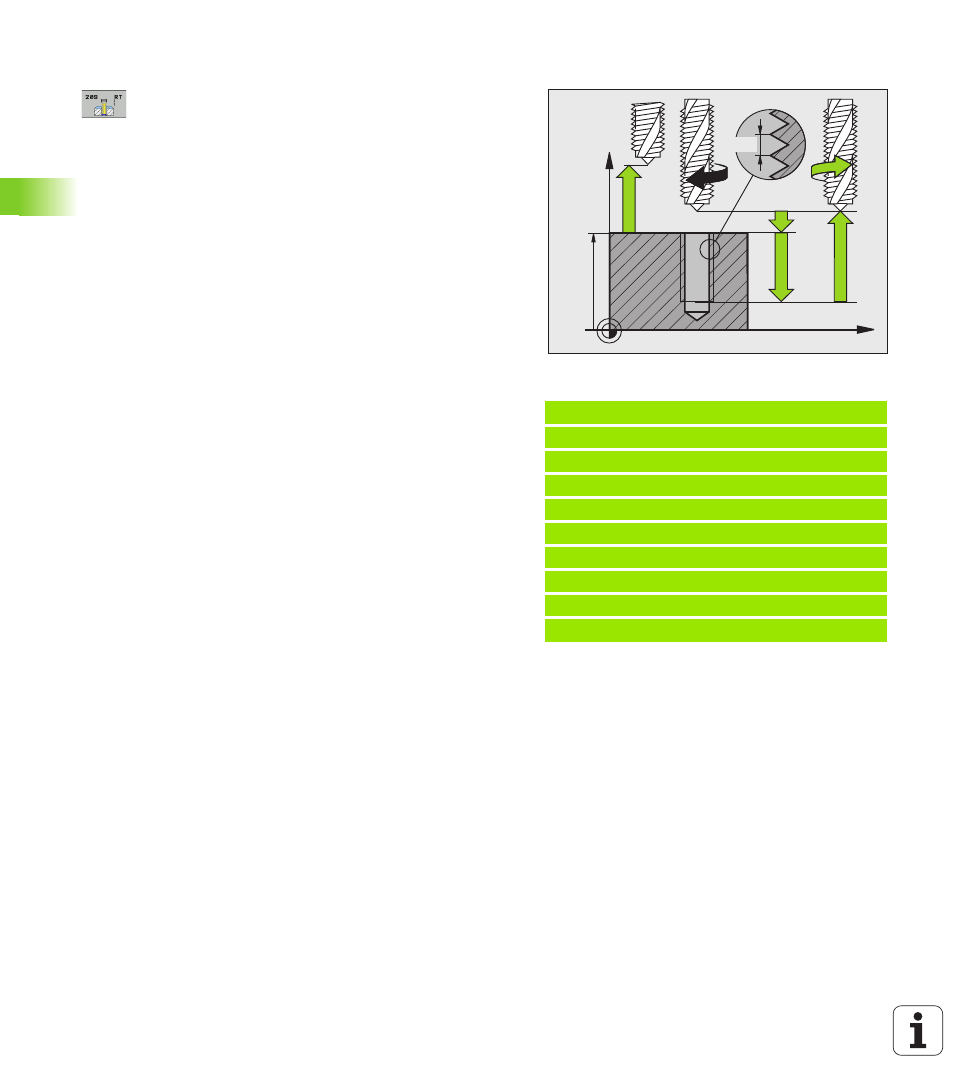

Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U Gewindetiefe Q201 (inkremental): Abstand
Werkstück-Oberfläche – Gewindeende.
Eingabebereich -99999,9999 bis 99999,9999
U Gewindesteigung Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
Eingabebereich -99,9999 bis 99,9999
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U Bohrtiefe bis Spanbruch Q257 (inkremental):
Zustellung, nachdem die TNC einen Spanbruch
durchführt. Eingabebereich 0 bis 99999,9999
U Rückzug bei Spanbruch Q256: Die TNC multipliziert
die Steigung Q239 mit dem eingegebenen Wert und
fährt das Werkzeug beim Spanbrechen um diesen
errechneten Wert zurück. Wenn Sie Q256 = 0
eingeben, dann fährt die TNC zum Entspanen
vollständig aus der Bohrung heraus (auf Sicherheits-
Abstand). Eingabebereich 0,1000 bis 99999,9999
U Winkel für Spindel-Orientierung Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Gewindeschneid-Vorgang positioniert. Dadurch
können Sie das Gewinde ggf. nachschneiden.
Eingabebereich -360,0000 bis 360,0000
U Faktor Drehzahländerung Rückzug Q403: Faktor,
um den die TNC die Spindeldrehzahl - und damit auch
den Rückzugsvorschub - beim Herausfahren aus der
Bohrung erhöht. Eingabebereich 0,0001 bis 10,
Erhöhung maximal auf Maximaldrehzahl der aktiven
Getriebestufe
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp-
Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN
an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das
Werkzeug gesteuert freifahren. Drücken Sie dazu die positive
Achsrichtungs-Taste der aktiven Spindelachse.
Beispiel: NC-Sätze
26 CYCL DEF 209 GEW.-BOHREN SPANBR.
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1 ;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q257=5 ;BOHRTIEFE SPANBRUCH
Q256=+25 ;RZ BEI SPANBRUCH
Q336=50 ;WINKEL SPINDEL
Q403=1.5 ;FAKTOR DREHZAHL
Z
X
Q203
Q204
Q200
Q201
Q239
