Zyklusparameter – HEIDENHAIN TNC 620 (340 56x-03) Cycle programming Benutzerhandbuch
Seite 122
122
Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.1
0
A
U
SSENGEWINDE-FRAESEN (Zyklus 267
, DIN/ISO: G267
, Sof
tw
a
re
-
Option A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

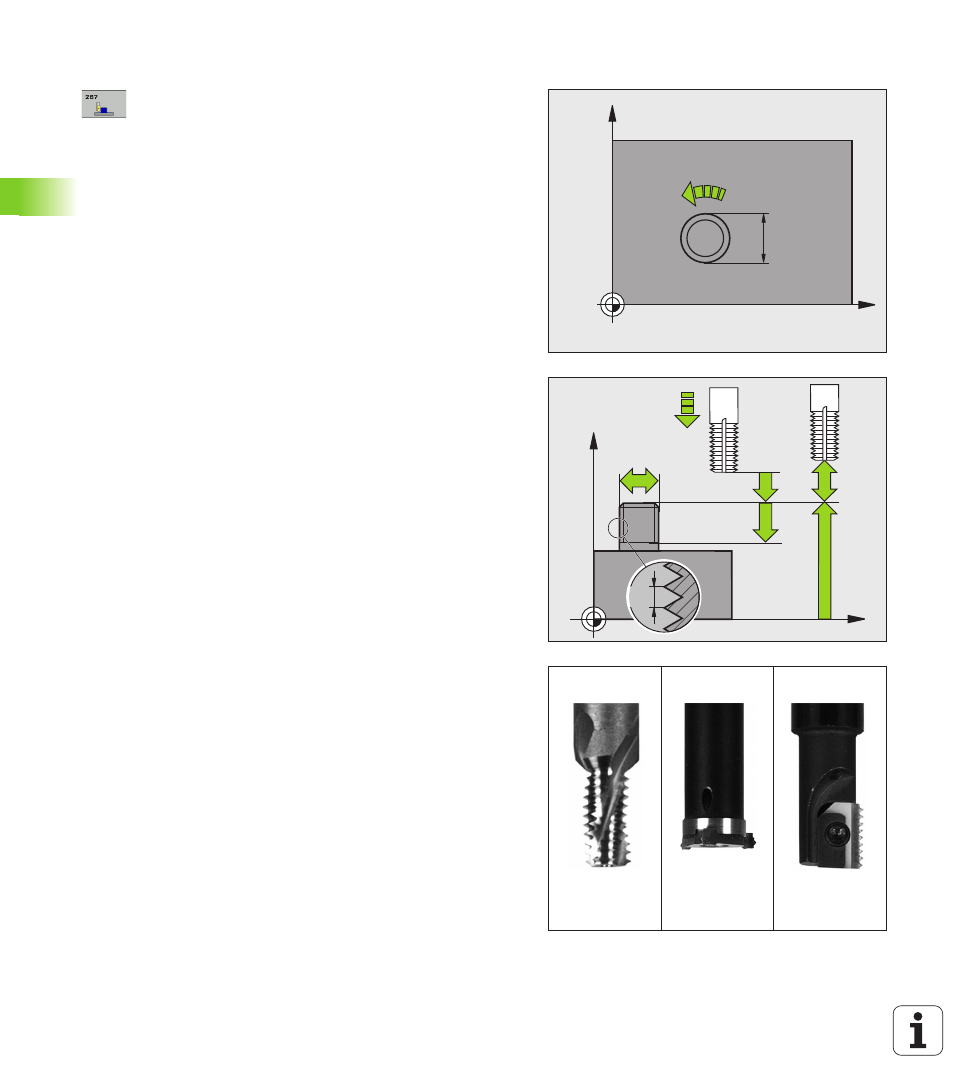

Zyklusparameter
U
Soll-Durchmesser Q335:
Gewindenenndurchmesser. Eingabebereich 0 bis
99999,9999
U
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
Eingabebereich -99,9999 bis 99,9999
U
Gewindetiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund
U
Nachsetzen Q355: Anzahl der Gewindegänge um die
das Werkzeug versetzt wird:
0 = eine Schraubenlinie auf die Gewindetiefe
1 = kontinuierliche Schraubenlinie auf der gesamten
Gewindelänge
>1 = mehrere Helixbahnen mit An -und Wegfahren,
dazwischen versetzt die TNC das Werkzeug um Q355
mal der Steigung. Eingabebereich 0 bis 99999
U
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FMAX,
FAUTO
U
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204
Q200
Q239
Q335
Q355 = 1
Q355 > 1
Q355 = 0
