208 Bearbeitungszyklen: Zylindermantel
8.5 Pr
ogr
a
mmierbeispiele
8.5 Programmierbeispiele

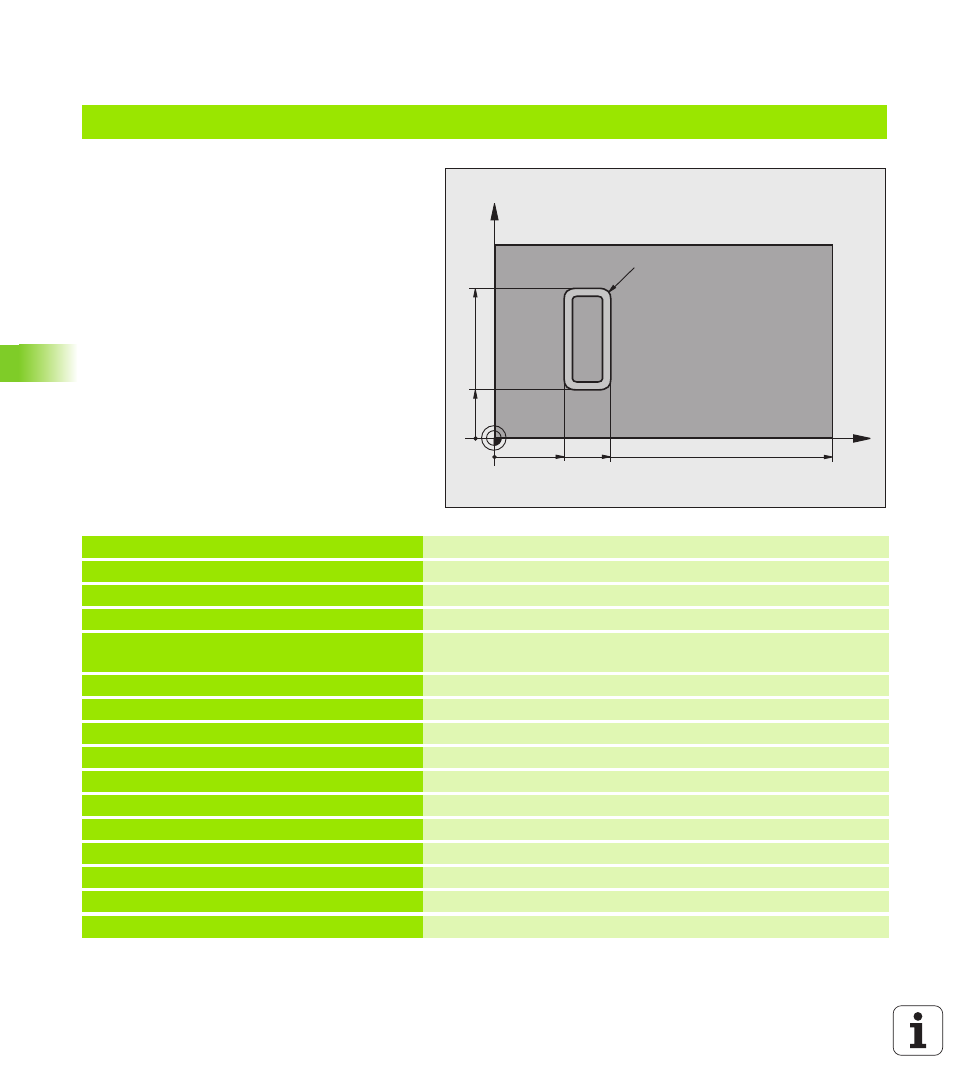

Beispiel: Zylinder-Mantel mit Zyklus 27
Hinweis:
„ Maschine mit B-Kopf und C-Tisch
„ Zylinder mittig auf Rundtisch aufgespannt.
„ Bezugspunkt liegt in der Rundtisch-Mitte
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000 Werkzeug-Aufruf, Durchmesser 7
2 L Z+250 R0 FMAX Werkzeug freifahren
3 L X+50 Y0 R0 FMAX Werkzeug auf Rundtisch-Mitte vorpositionieren
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN MBMAX FMAX Einschwenken
5 CYCL DEF 14.0 KONTUR Kontur-Unterprogramm festlegen
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 27 ZYLINDER-MANTEL Bearbeitungs-Parameter festlegen
Q1=-7 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q6=2 ;SICHERHEITS-ABST.
Q10=4 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=250 ;VORSCHUB FRAESEN
Q16=25 ;RADIUS
Q17=1 ;BEMASSUNGSART
C
Z
157
60
30
20
R7
.5
50
