132 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.2 RECHTECKT
A
S
CHE (Zyklus 251,
DIN/ISO: G251, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

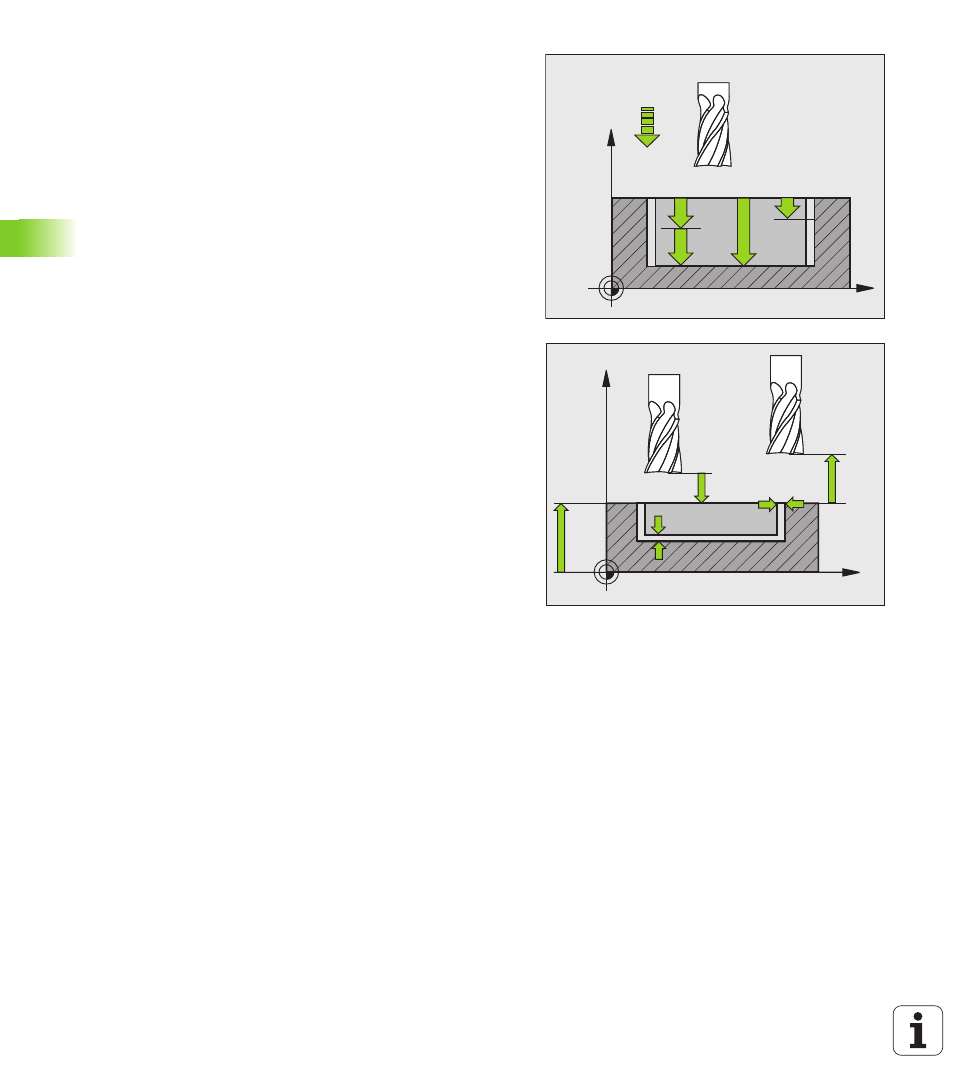

U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Taschengrund. Eingabebereich
-99999,9999 bis 99999,9999
U Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
U Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FAUTO, FU, FZ
U Zustellung Schlichten Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung. Eingabebereich 0 bis 99999,9999
U Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U Koordinate Werkstück-Oberfläche Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
