Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.6 MESSEN KREIS A
U
SSEN
(Zyklus 422, DIN/ISO: G422)
U

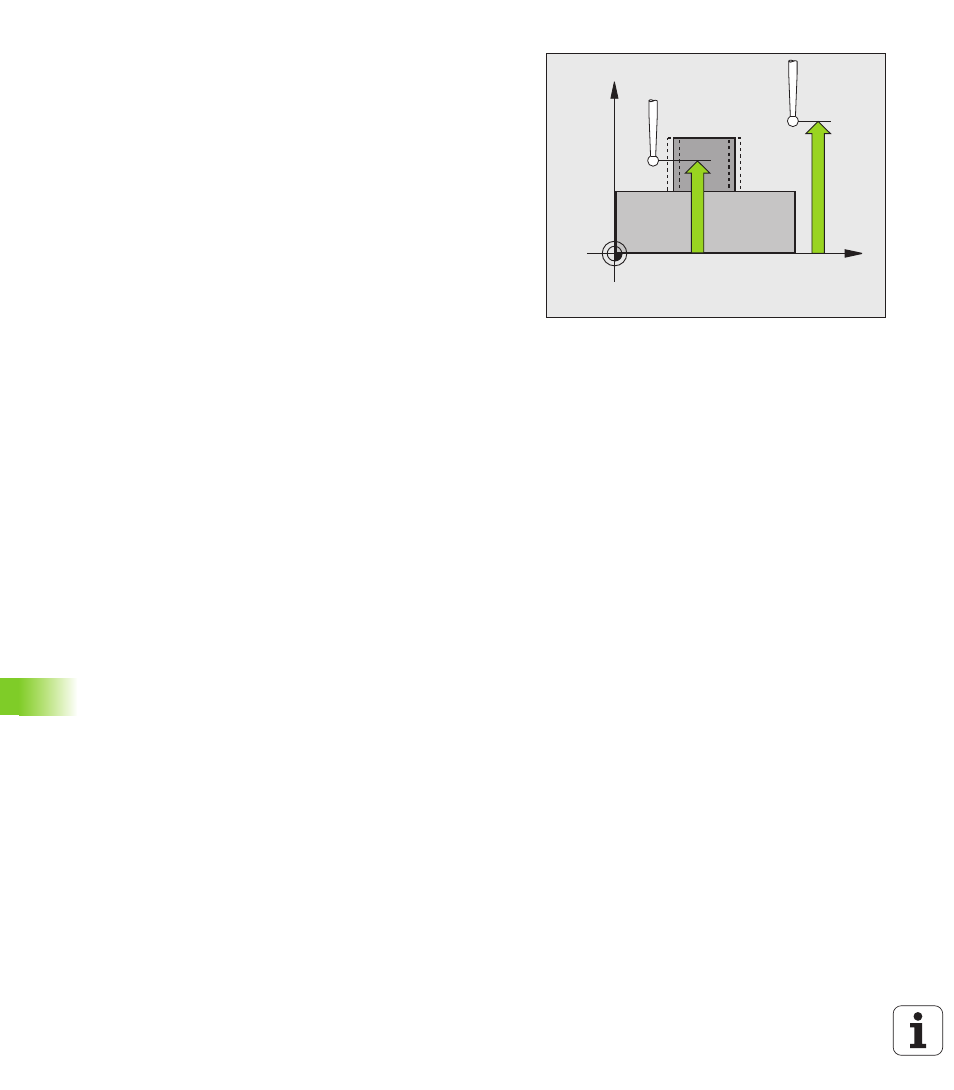

Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
U
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
U
Größtmaß Zapfen Q277: Größter erlaubter
Durchmesser des Zapfens. Eingabebereich 0 bis
99999,9999
U
Kleinstmaß Zapfen Q278: Kleinster erlaubter
Durchmesser des Zapfens. Eingabebereich 0 bis
99999,9999
U
Toleranzwert Mitte 1. Achse Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U
Toleranzwert Mitte 2. Achse Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
X
Z
Q261
Q260
