HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Handbuch (Seite 166)

166 Bearbeitungszyklen: Musterdefinitionen
6.4 Pr
ogr
a
mmierbeispiele
6.4 Programmierbeispiele

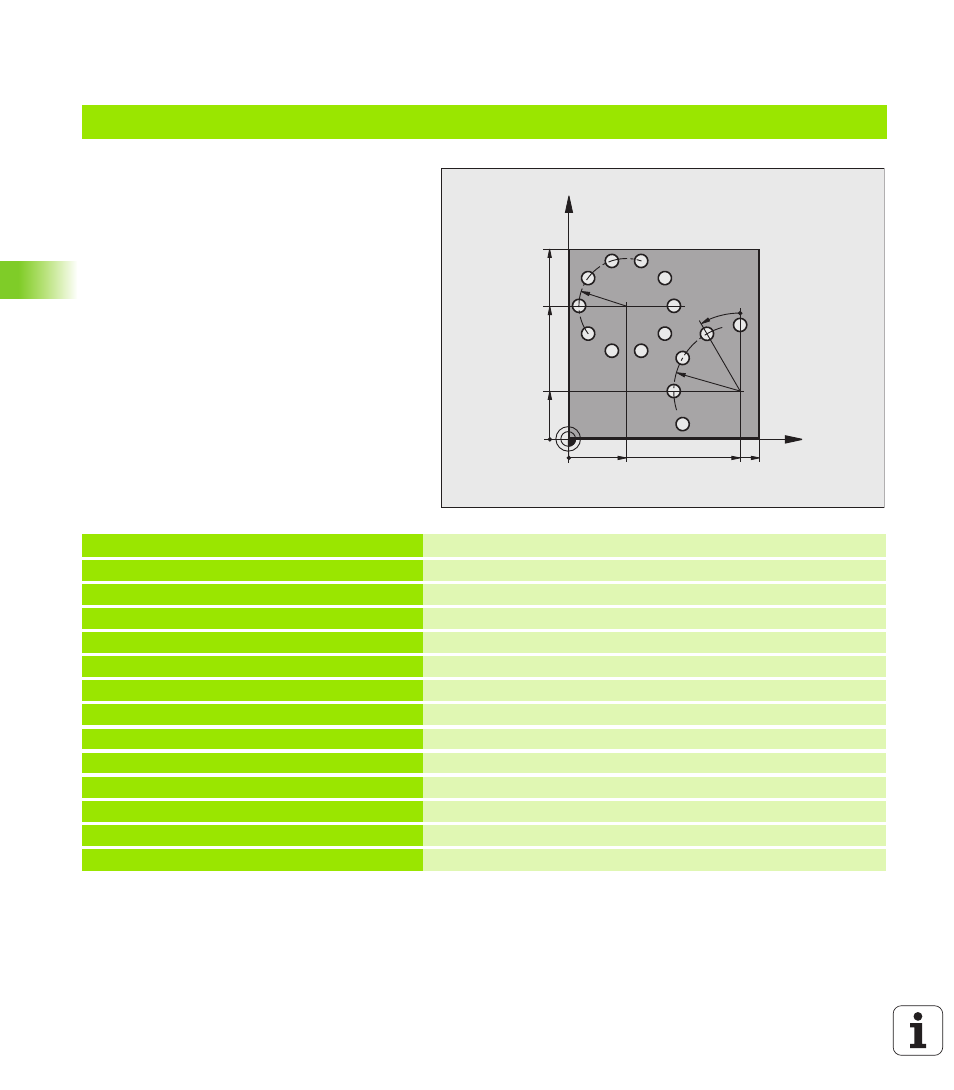

Beispiel: Lochkreise
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500 Werkzeug-Aufruf
4 L Z+250 R0 FMAX M3 Werkzeug freifahren
5 CYCL DEF 200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=4 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT
Q203=+0 ;KOOR. OBERFL.
Q204=0 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
X
Y
30
70
100
100
R25
R35
30°
90
25
