320 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.3 BEZUGSPUNKT MIT
TE S
TEG
(Zyklus 409, DIN/ISO: G409)
Zyklusparameter
U Mitte 1. Achse Q321 (absolut): Mitte des Steges in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U Mitte 2. Achse Q322 (absolut): Mitte des Steges in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U Stegbreite Q311 (inkremental): Breite des Steges
unabhängig von der Lage in der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
U Messachse (1=1.Achse/2=2.Achse) Q272: Achse, in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
U Messhöhe in der Tastsystemachse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
U Nummer in Tabelle Q305: Nummer in der Nullpunkt-
Tabelle/Preset-Tabelle angeben, in der die TNC die
Koordinaten der Stegmitte speichern soll. Bei
Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt in der
Nutmitte sitzt. Eingabebereich 0 bis 2999
U Neuer Bezugspunkt Q405 (absolut): Koordinate in
der Messachse, auf die die TNC die ermittelte
Stegmitte setzen soll. Grundeinstellung = 0.
Eingabebereich -99999,9999 bis 99999,9999

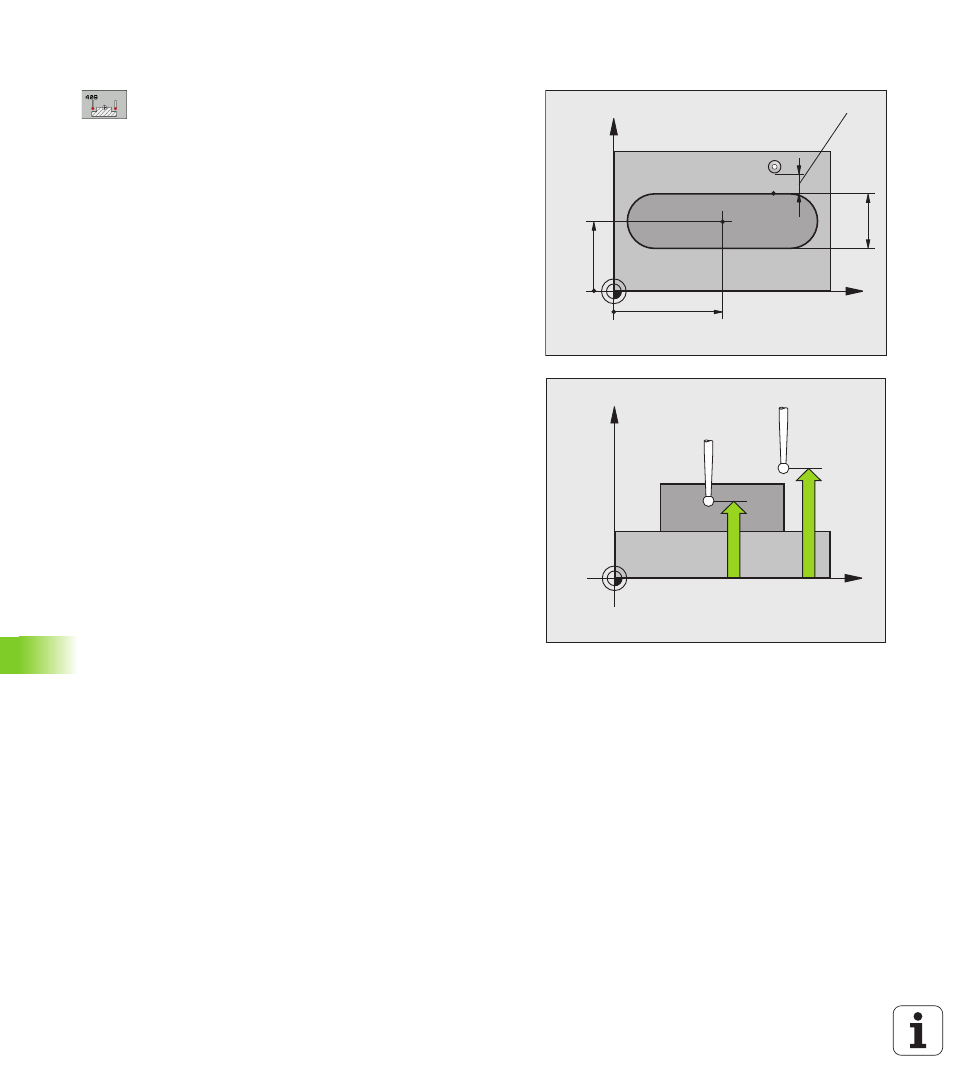

X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
