HEIDENHAIN TNC 620 77
3.7 RUECKW
AER
TS-SENKEN (Zyklus 204,
DIN/ISO: G204, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

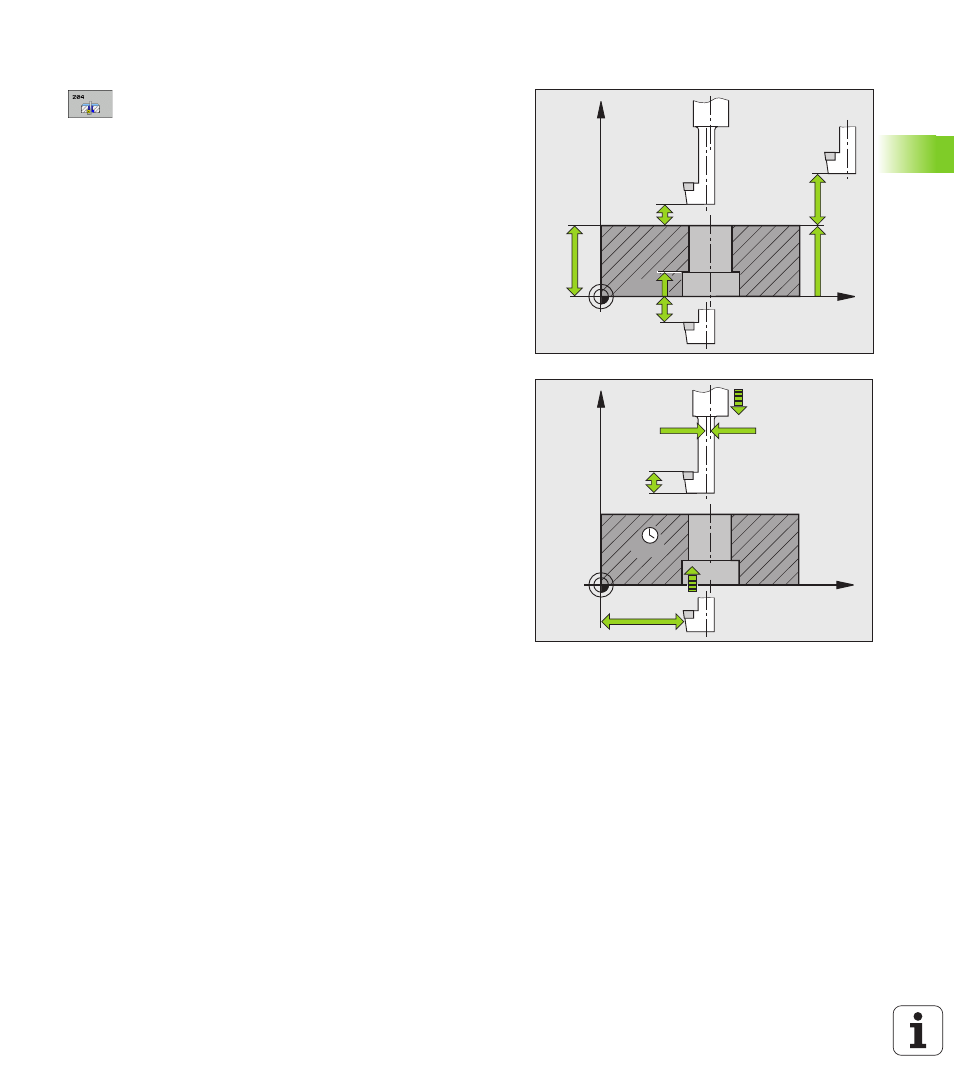

Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
U Tiefe Senkung Q249 (inkremental): Abstand
Werkstück-Unterkante – Senkungsgrund. Positives
Vorzeichen stellt die Senkung in positiver Richtung
der Spindelachse her. Eingabebereich -99999,9999
bis 99999,9999
U Materialstärke Q250 (inkremental): Dicke des
Werkstücks. Eingabebereich 0,0001 bis 99999,9999
U Exzentermaß Q251 (inkremental): Exzentermaß der
Bohrstange; aus Werkzeug-Datenblatt entnehmen.
Eingabebereich 0,0001 bis 99999,9999
U Schneidenhöhe Q252 (inkremental): Abstand
Unterkante Bohrstange – Hauptschneide; aus
Werkzeug-Datenblatt entnehmen. Eingabebereich
0,0001 bis 99999,9999
U Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FMAX,
FAUTO
U Vorschub Senken Q254: Verfahrgeschwindigkeit
des Werkzeugs beim Senken in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FAUTO,
FU
U Verweilzeit Q255: Verweilzeit in Sekunden am
Senkungsgrund. Eingabebereich 0 bis 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
