Tastsystemzyklen: Werkstücke automatisch kontrollieren

16.5 MESSEN BOHRUNG (Zyklus

421, DIN/ISO: G421)

U

Messhöhe in der Tastsystem-Achse Q261 (absolut):

Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999

U

Sicherheits-Abstand Q320 (inkremental):

Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999

U

Sichere Höhe Q260 (absolut): Koordinate in der

Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999

U

Fahren auf sichere Höhe Q301: Festlegen, wie das

Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren

U

Größtmaß Bohrung Q275: Größter erlaubter

Durchmesser der Bohrung (Kreistasche).
Eingabebereich 0 bis 99999,9999

U

Kleinstmaß Bohrung Q276: Kleinster erlaubter

Durchmesser der Bohrung (Kreistasche).
Eingabebereich 0 bis 99999,9999

U

Toleranzwert Mitte 1. Achse Q279: Erlaubte

Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999

U

Toleranzwert Mitte 2. Achse Q280: Erlaubte

Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999

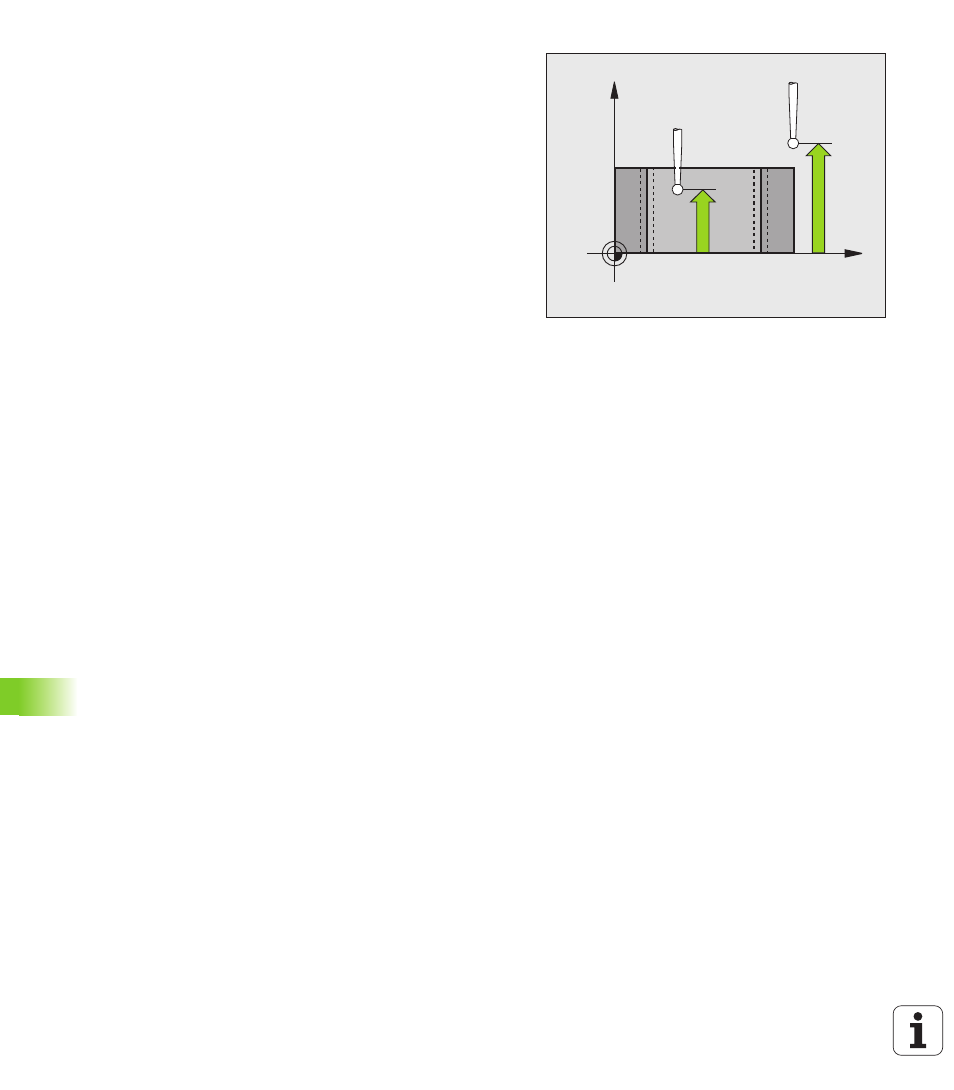

X

Z

Q261

Q260
