HEIDENHAIN TNC 620 99

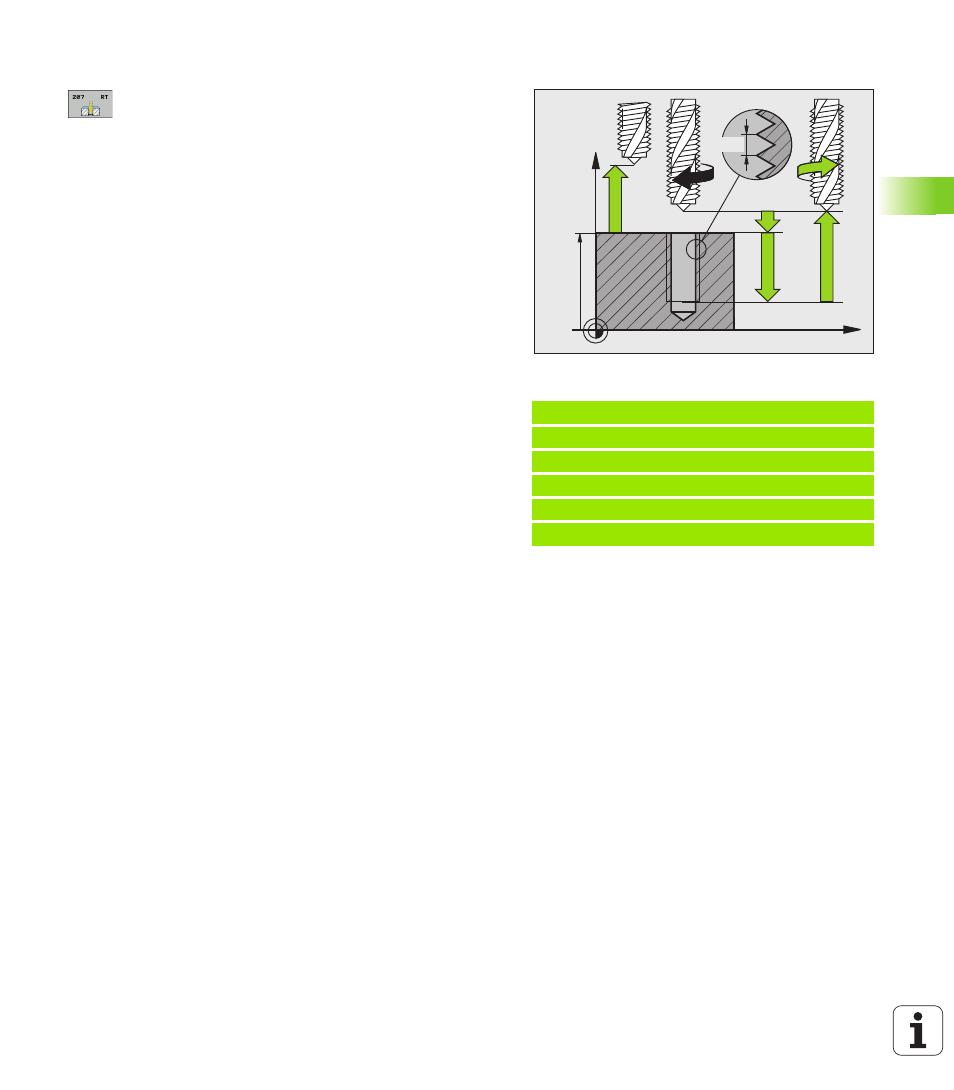

4.3 GEWINDEBOHREN ohne A
u
sgleic
hsfut
ter GS NEU (Zyklus 207
,
DIN/ISO:
G207)
Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U Bohrtiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Gewindeende. Eingabebereich
-99999,9999 bis 99999,9999
U Gewindesteigung Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
Eingabebereich -99,9999 bis 99,9999
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp-
Taste drücken, zeigt die TNC den Softkey MANUELL VERFAHREN an.
Wenn Sie MANUEL VERFAHREN drücken, können Sie das Werkzeug
gesteuert freifahren. Drücken Sie dazu die positive Achsrichtungs-
Taste der aktiven Spindelachse.
Beispiel: NC-Sätze
26 CYCL DEF 207 GEW.-BOHREN GS NEU
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1 ;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Z
X
Q203
Q204
Q200
Q201
Q239
