284 Mit Tastsystemzyklen arbeiten
13.2 Bev
o
r Sie mit T
a
stsyst
emzyklen arbeit
en!

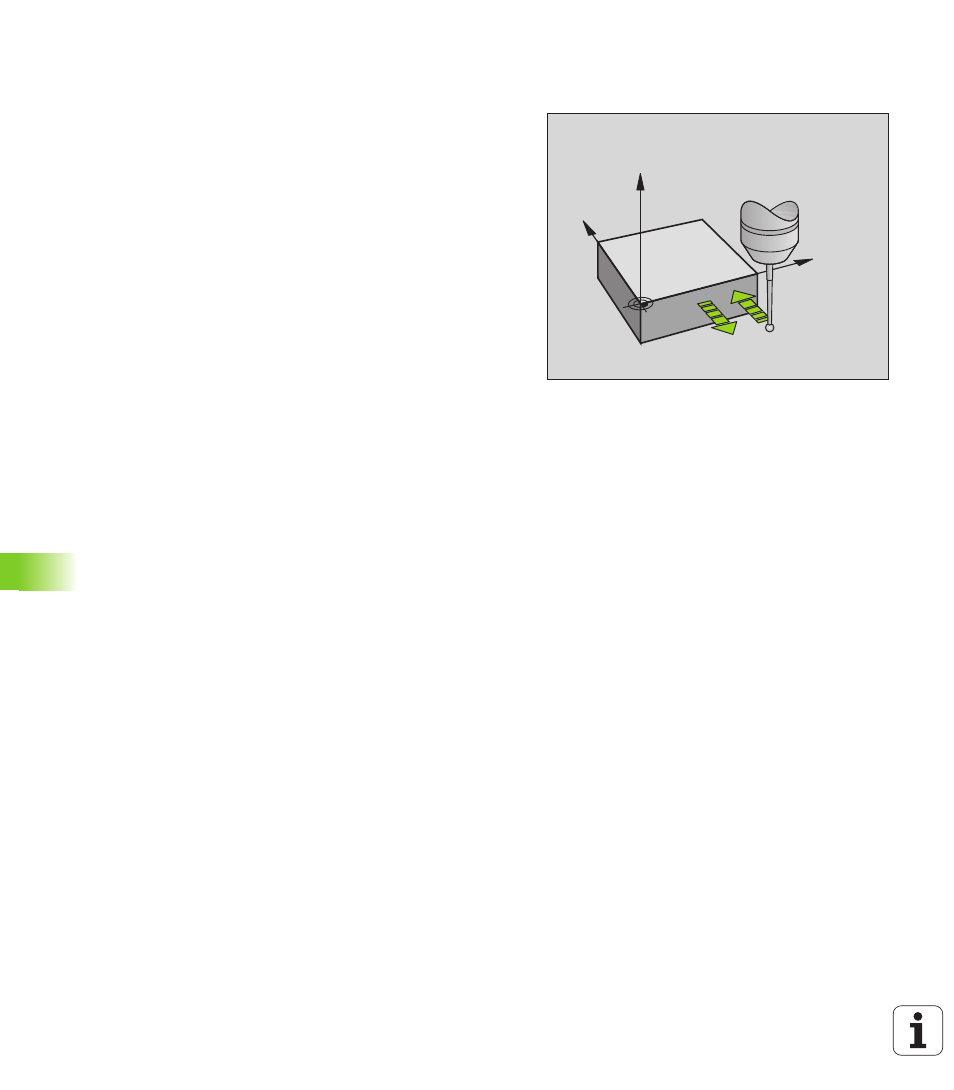

Schaltendes Tastsystem, Antastvorschub: F in
Tastsystem-Tabelle
In F legen Sie den Vorschub fest, mit dem die TNC das Werkstück
antasten soll.
Schaltendes Tastsystem, Vorschub für
Positionierbewegungen: FMAX
In FMAX legen Sie den Vorschub fest, mit dem die TNC das Tastsystem
vorpositioniert, bzw. zwischen Messpunkten positioniert.
Schaltendes Tastsystem, Eilgang für
Positionierbewegungen: F_PREPOS in
Tastsystem-Tabelle
In F_PREPOS legen Sie fest, ob die TNC das Tastsystem mit dem in
FMAX definierten Vorschub positionieren soll, oder im Maschinen-
Eilgang.
„ Eingabewert = FMAX_PROBE: Mit Vorschub aus FMAX positionieren
„ Eingabewert = FMAX_MACHINE: Mit Maschinen-Eilgang
vorpositionieren
Mehrfachmessung
Um die Messsicherheit zu erhöhen, kann die TNC jeden
Antastvorgang bis zu dreimal hintereinander ausführen. Legen Sie die
Anzahl der Messungen im Maschinen-Parameter ProbeSettings >
Konfiguration des Antastverhaltens
> Automatik-Betrieb:
Mehrfachmessung bei Antastfunktion fest. Weichen die gemessenen
Positionswerte zu sehr voneinander ab, gibt die TNC eine
Fehlermeldung aus (Grenzwert in Vertrauensbereich für
Mehrfachmessung
festgelegt). Über die Mehrfachmessung können Sie
ggf. zufällige Messfehler ermitteln, die z.B. durch Verschmutzung
entstehen.
Liegen die Messwerte innerhalb des Vertrauensbereichs, speichert
die TNC den Mittelwert aus den erfassten Positionen.
Vertrauensbereich für Mehrfachmessung
Wenn Sie eine Mehrfachmessung durchführen, legen Sie im
Maschinen-Parametern ProbeSettings > Konfiguration des
Antastverhaltens
> Automatik-Betrieb: Vertrauensbereich für
Mehrfachmessung den Wert ab, den die Messwerte voneinander
abweichen dürfen. Überschreitet die Differenz der Messwerte den
von Ihnen definierten Wert, gibt die TNC eine Fehlermeldung aus.
Y
X
Z
F
FMAX
