164 Bearbeitungszyklen: Musterdefinitionen
6.3 PUNKTEMUS
TER A
U
F LINIEN (Zyklus 221, DIN/ISO: G221, Sof
tw
a
re
-
Option A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
6.3 PUNKTEMUSTER AUF LINIEN
(Zyklus 221, DIN/ISO: G221,
Software-Option Advanced
programming features)

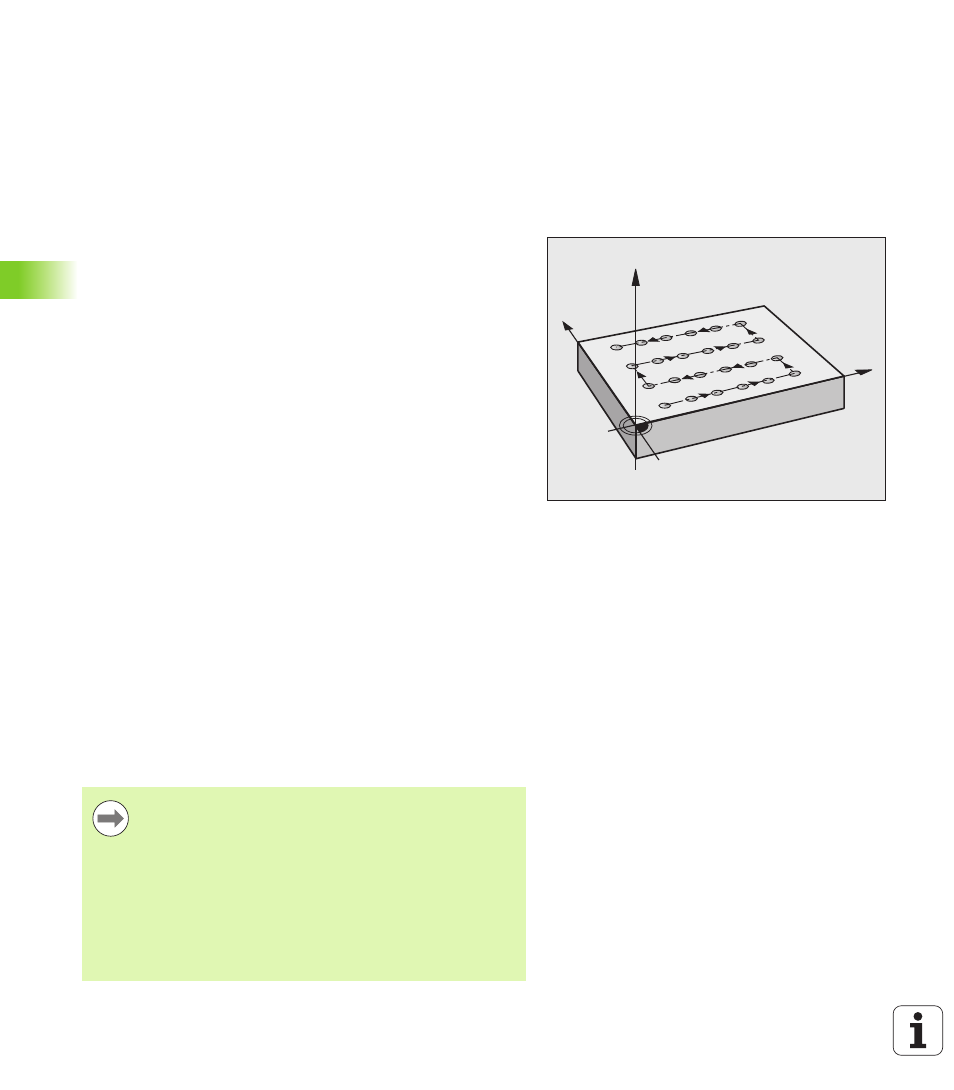

Zyklusablauf
1 Die TNC positioniert das Werkzeug automatisch von der aktuellen
Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
„ 2. Sicherheits-Abstand anfahren (Spindelachse)
„ Startpunkt in der Bearbeitungsebene anfahren
„ Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug in positiver
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung; das Werkzeug steht dabei auf Sicherheits-Abstand
(oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen auf
der ersten Zeile ausgeführt sind; das Werkzeug steht am letzten
Punkt der ersten Zeile
5 Danach fährt die TNC das Werkzeug zum letzten Punkt der
zweiten Zeile und führt dort die Bearbeitung durch
6 Von dort aus positioniert die TNC das Werkzeug in negativer
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung
7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt der
nächsten Zeile
9 In einer Pendelbewegung werden alle weiteren Zeilen
abgearbeitet
Beim Programmieren beachten!
X
Y
Z
Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus 221 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209 und
251 bis 267 mit Zyklus 221 kombinieren, wirken der
Sicherheits-Abstand, die Werkstück-Oberfläche, der 2.
Sicherheits-Abstand und die Drehlage aus Zyklus 221.
Wenn Sie den Zyklus 254 Runde Nut in Verbindung mit
Zyklus 221 verwenden, dann ist die Nutlage 0 nicht
erlaubt.
