HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Handbuch (Seite 187)

HEIDENHAIN TNC 620 187
7.
8 SCHLICHTEN SEITE (Zyklus 24,
DIN/ISO: G124, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

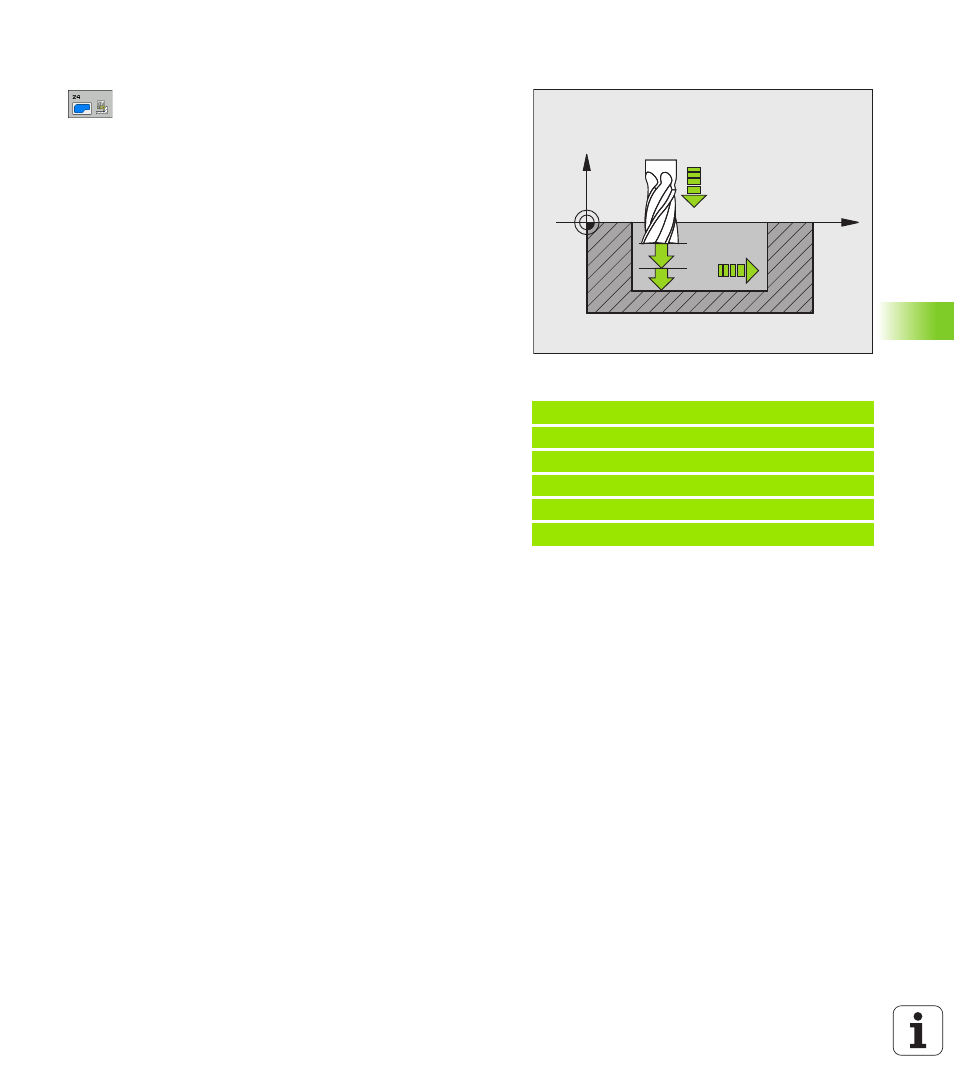

Zyklusparameter
U Drehsinn? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1:Drehung im Gegen-Uhrzeigersinn
–1:Drehung im Uhrzeigersinn
U Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird. Eingabebereich
-99999,9999 bis 99999,9999
U Vorschub Tiefenzustellung Q11: Eintauchvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO,
FU, FZ
U Vorschub Ausräumen Q12: Fräsvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO,
FU, FZ
U Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben.
Eingabebereich -99999,9999 bis 99999,9999
Beispiel: NC-Sätze
61 CYCL DEF 24 SCHLICHTEN SEITE
Q9=+1 ;DREHSINN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q14=+0 ;AUFMASS SEITE
X
Z
Q11
Q12
Q10
