366 Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1 Gr
undlag
en

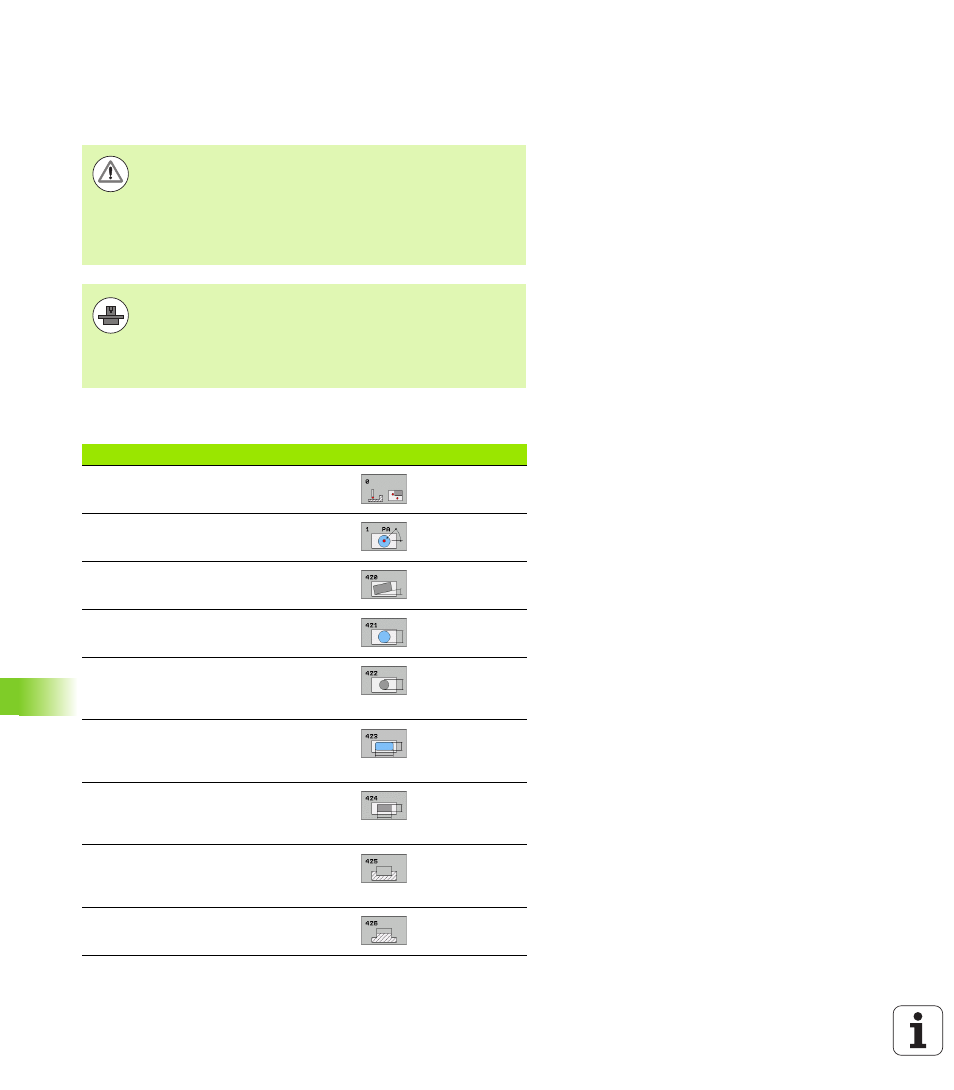

16.1 Grundlagen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie Werkstücke
automatisch vermessen können:
Bei Ausführung der Tastsystem-Zyklen dürfen Zyklus 8
SPIEGELUNG, Zyklus 11MASSFAKTOR und Zyklus 26
MASSFAKTOR ACHSSPEZ. nicht aktiv sein.
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Die TNC muss vom Maschinenhersteller für den Einsatz
von 3D-Tastsystemen vorbereitet sein.
Die Tastsystem-Zyklen stehen nur mit der Software-
Option Touch probe function (Optionsnummer #17) zur
Verfügung.
Zyklus Softkey Seite
0 BEZUGSEBENE Messen einer
Koordinate in einer wählbaren Achse Seite 372
1 BEZUGSEBENE POLAR Messen eines
Punktes, Antastrichtung über Winkel Seite 373
420 MESSEN WINKEL Winkel in der
Bearbeitungsebene messen Seite 375
421 MESSEN BOHRUNG Lage und
Durchmesser einer Bohrung messen Seite 378
422 MESSEN KREIS AUSSEN Lage und
Durchmesser eines kreisförmigen
Zapfens messen Seite 382
423 MESSEN RECHTECK INNEN Lage,
Länge und Breite einer Rechteck-Tasche
messen Seite 386
424 MESSEN RECHTECK AUSSEN
Lage, Länge und Breite eines Rechteck-
Zapfens messen Seite 390
425 MESSEN BREITE INNEN
(2. Softkey-Ebene) Nutbreite innen
messen Seite 394
426 MESSEN STEG AUSSEN
(2. Softkey-Ebene) Steg außen messen Seite 397
