Zyklusparameter – HEIDENHAIN TNC 620 (340 56x-03) Cycle programming Benutzerhandbuch
Seite 233
HEIDENHAIN TNC 620
233
1
0

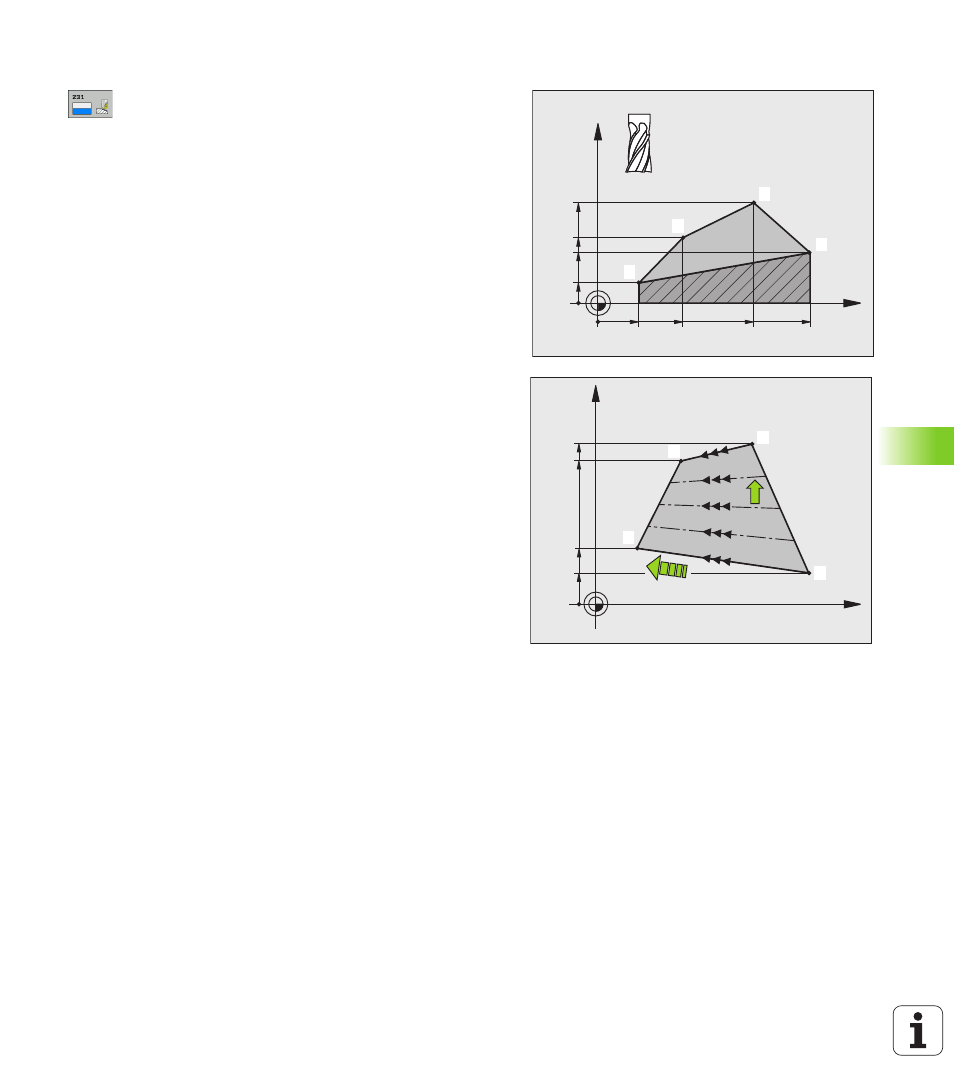

.3 REGELFLAECHE (Zyklus 231; DIN/
ISO: G231, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)
Zyklusparameter
U
Startpunkt 1. Achse Q225 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U
Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U
Startpunkt 3. Achse Q227 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse. Eingabebereich -99999,9999 bis
99999,9999
U
2. Punkt 1. Achse Q228 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U
2. Punkt 2. Achse Q229 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
U
2. Punkt 3. Achse Q230 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse. Eingabebereich -99999,9999 bis
99999,9999
U
3. Punkt 1. Achse Q231 (absolut): Koordinate des
Punktes
3
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U
3. Punkt 2. Achse Q232 (absolut): Koordinate des
Punktes
3
in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U
3. Punkt 3. Achse Q233 (absolut): Koordinate des
Punktes
3
in der Spindelachse. Eingabebereich
-99999,9999 bis 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
