216 Bearbeitungszyklen: Konturtasche mit Konturformel
9.1 SL
-Zyklen mit k
o
mplex
e
r K
ont
urf
or
m
el Programm mit Konturdefinitionen wählen

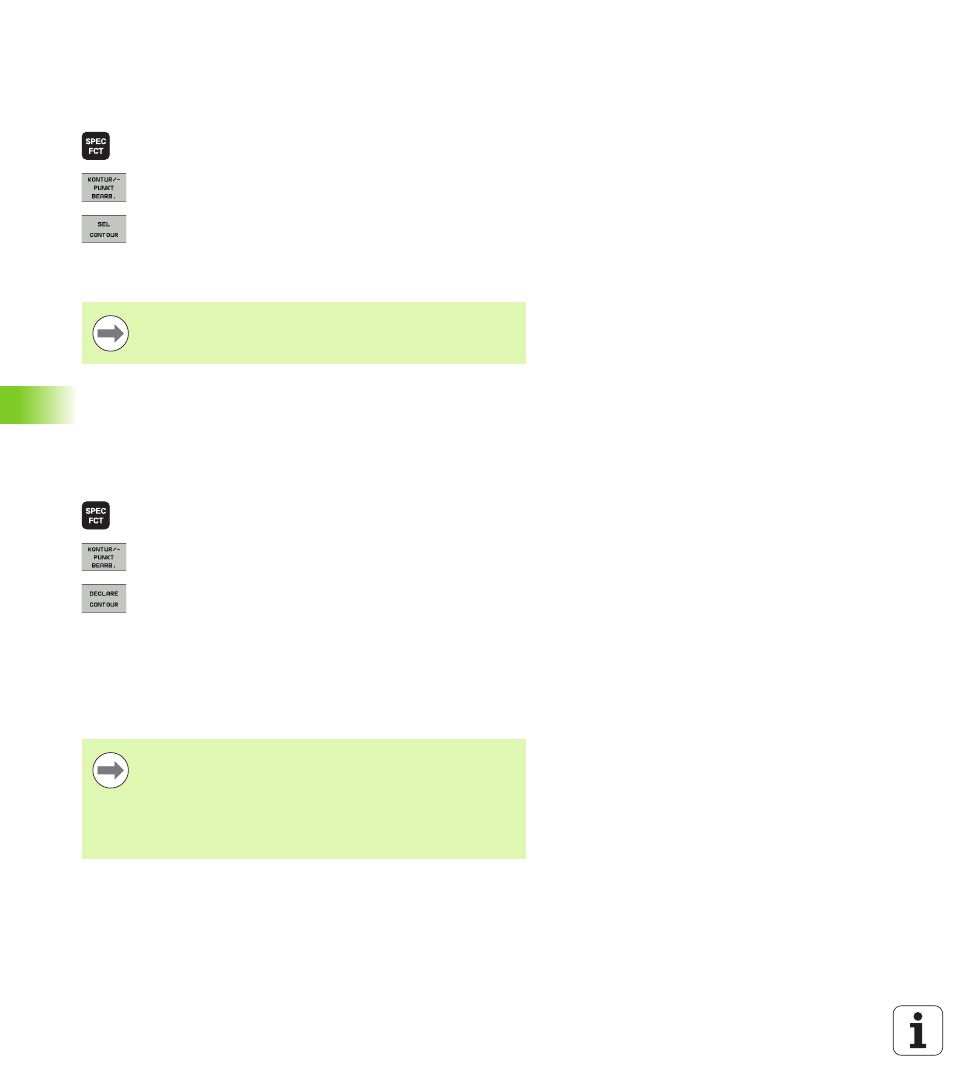

Mit der Funktion SEL CONTOUR wählen Sie ein Programm mit Kontur-
Definitionen, aus denen die TNC die Konturbeschreibungen entnimmt:
U Softkey-Leiste mit Sonderfunktionen einblenden
U Menü für Funktionen zur Kontur- und
Punktbearbeitung wählen
U Softkey SEL CONTOUR drücken
U Vollständigen Programmnamen des Programms mit
der Kontur-Definitionen eingeben, mit Taste END
bestätigen
Konturbeschreibungen definieren
Mit der Funktion DECLARE CONTOUR geben Sie einem Programm den
Pfad für Programme an, aus denen die TNC die Konturbeschreibungen
entnimmt. Desweiteren können Sie für diese Konturbeschreibung
eine separate Tiefe wählen (FCL 2-Funktion):
U Softkey-Leiste mit Sonderfunktionen einblenden
U Menü für Funktionen zur Kontur- und
Punktbearbeitung wählen
U Softkey DECLARE CONTOUR drücken
U Nummer für den Konturbezeichner QC eingeben, mit
Taste ENT bestätigen
U Vollständigen Programmnamen des Programms mit
den Kontur-Beschreibung eingeben, mit Taste END
bestätigen, oder wenn gewünscht
U Separate Tiefe für die gewählte Kontur definieren
SEL CONTOUR -Satz vor den SL-Zyklen programmieren.
Zyklus 14 KONTUR ist bei der Verwendung von SEL CONTUR
nicht mehr erforderlich.
Mit den angegebenen Konturbezeichnern QC können Sie in
der Konturformel die verschiedenen Konturen miteinander
verrechnen.
Wenn Sie Konturen mit separater Tiefe verwenden, dann
müssen Sie allen Teilkonturen eine Tiefe zuweisen (ggf.
Tiefe 0 zuweisen).
