HEIDENHAIN TNC 620 179
7.
4 K
O
NTUR-D
A
T
EN (Zyklus 20, DIN/ISO: G120, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

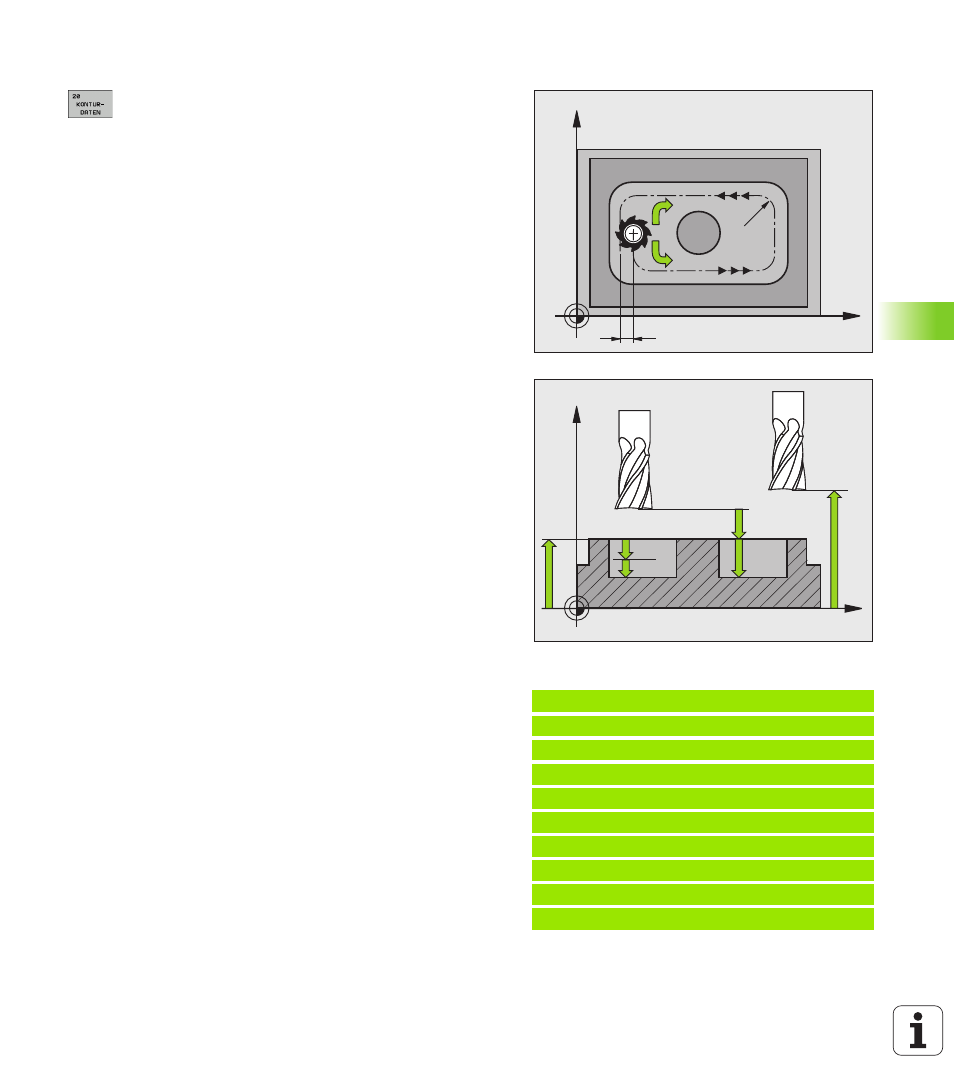

Zyklusparameter
U Frästiefe Q1 (inkremental): Abstand
Werkstückoberfläche – Taschengrund.
Eingabebereich -99999,9999 bis 99999,9999
U Bahn-Überlappung Faktor Q2: Q2 x Werkzeug-
Radius ergibt die seitliche Zustellung k.
Eingabebereich -0,0001 bis 1,9999
U Schlichtaufmaß Seite Q3 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
-99999,9999 bis 99999,9999
U Schlichtaufmaß Tiefe Q4 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich -99999,9999
bis 99999,9999
U Koordinate Werkstück-Oberfläche Q5 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
U Sicherheits-Abstand Q6 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
U Sichere Höhe Q7 (absolut): Absolute Höhe, in der
keine Kollision mit dem Werkstück erfolgen kann (für
Zwischenpositionierung und Rückzug am Zyklus-
Ende). Eingabebereich -99999,9999 bis 99999,9999
U Innen-Rundungsradius Q8: Verrundungs-Radius an
Innen-„Ecken“; Eingegebener Wert bezieht sich auf
die Werkzeug-Mittelpunktsbahn und wird verwendet,
um weichere Verfahrbewegungen zwischen
Konturelementen zu errechen. Q8 ist kein Radius,
den die TNC als separates Konturelement
zwischen programmierte Elemente einfügt!
Eingabebereich 0 bis 99999,9999
U Drehsinn? Q9: Bearbeitungs-Richtung für Taschen
„ Q9 = -1 Gegenlauf für Tasche und Insel
„ Q9 = +1 Gleichlauf für Tasche und Insel
Sie können die Bearbeitungs-Parameter bei einer Programm-
Unterbrechung überprüfen und ggf. überschreiben.
Beispiel: NC-Sätze
57 CYCL DEF 20 KONTUR-DATEN
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0.2 ;AUFMASS SEITE
Q4=+0.1 ;AUFMASS TIEFE
Q5=+30 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+80 ;SICHERE HOEHE
Q8=0.5 ;RUNDUNGSRADIUS
Q9=+1 ;DREHSINN
X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
