HEIDENHAIN TNC 620 91
3.1
1
Pr
ogr
a
mmierbeispiele

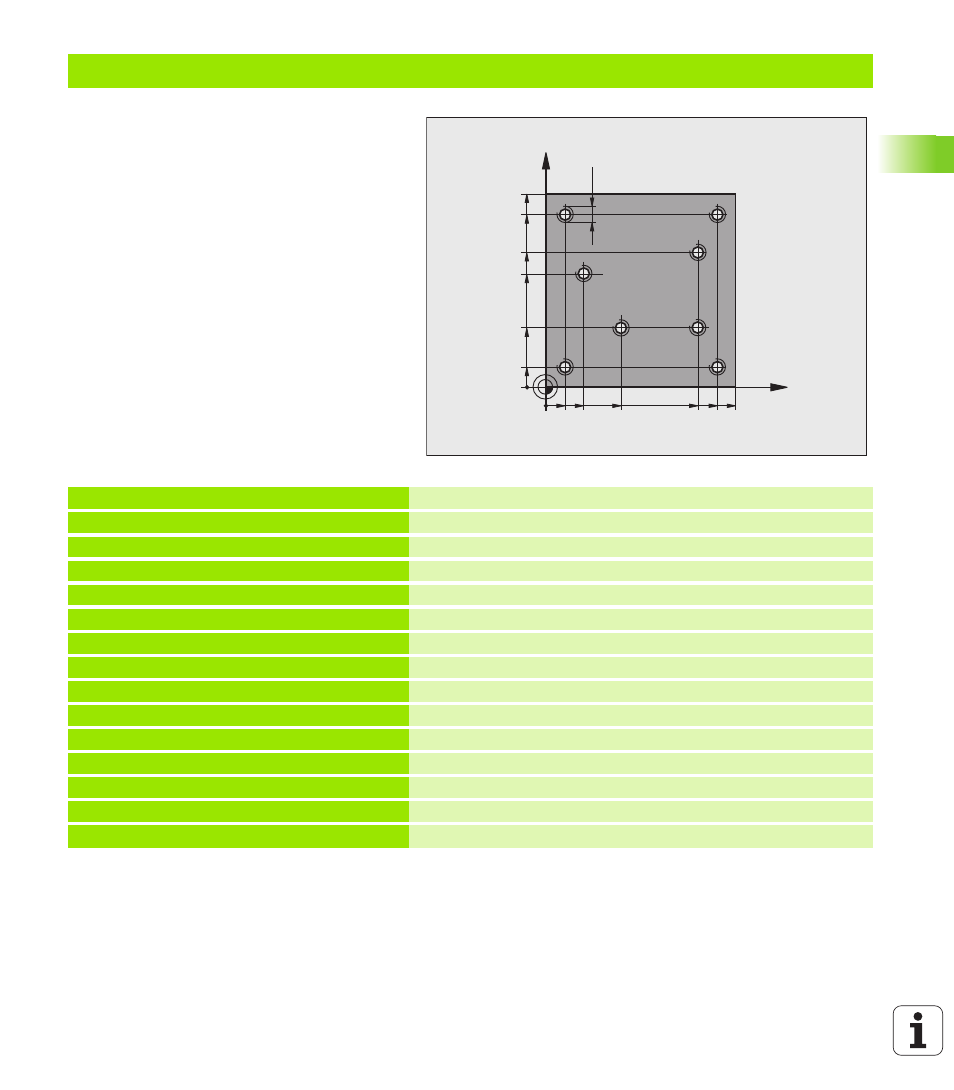

Beispiel: Bohrzyklen in Verbindung mit PATTERN DEF verwenden
Die Bohrungskoordinaten sind in der
Musterdefintion PATTERN DEF POS gespeichert
und werden von der TNC mit CYCL CALL PAT
gerufen.
Die Werkzeug-Radien sind so gewählt, dass alle
Arbeitsschritte in der Testgrafik zu sehen sind.
Programm-Ablauf
„ Zentrieren (Werkzeug-Radius 4)
„ Bohren (Werkzeug-Radius 2,4)
„ Gewindebohren (Werkzeug-Radius 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000 Werkzeug-Aufruf Zentrierer (Radius 4)
4 L Z+10 R0 F5000 Werkzeug auf sichere Höhe fahren (F mit Wert programmieren),
die TNC positioniert nach jedem Zyklus auf die sichere Höhe
5 PATTERN DEF Alle Bohrpositionen im Punktemuster definieren
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
