Programmieren: Grundlagen, Dateiverwaltung
3.2
Programme eröffnen und eingeben
3
104
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

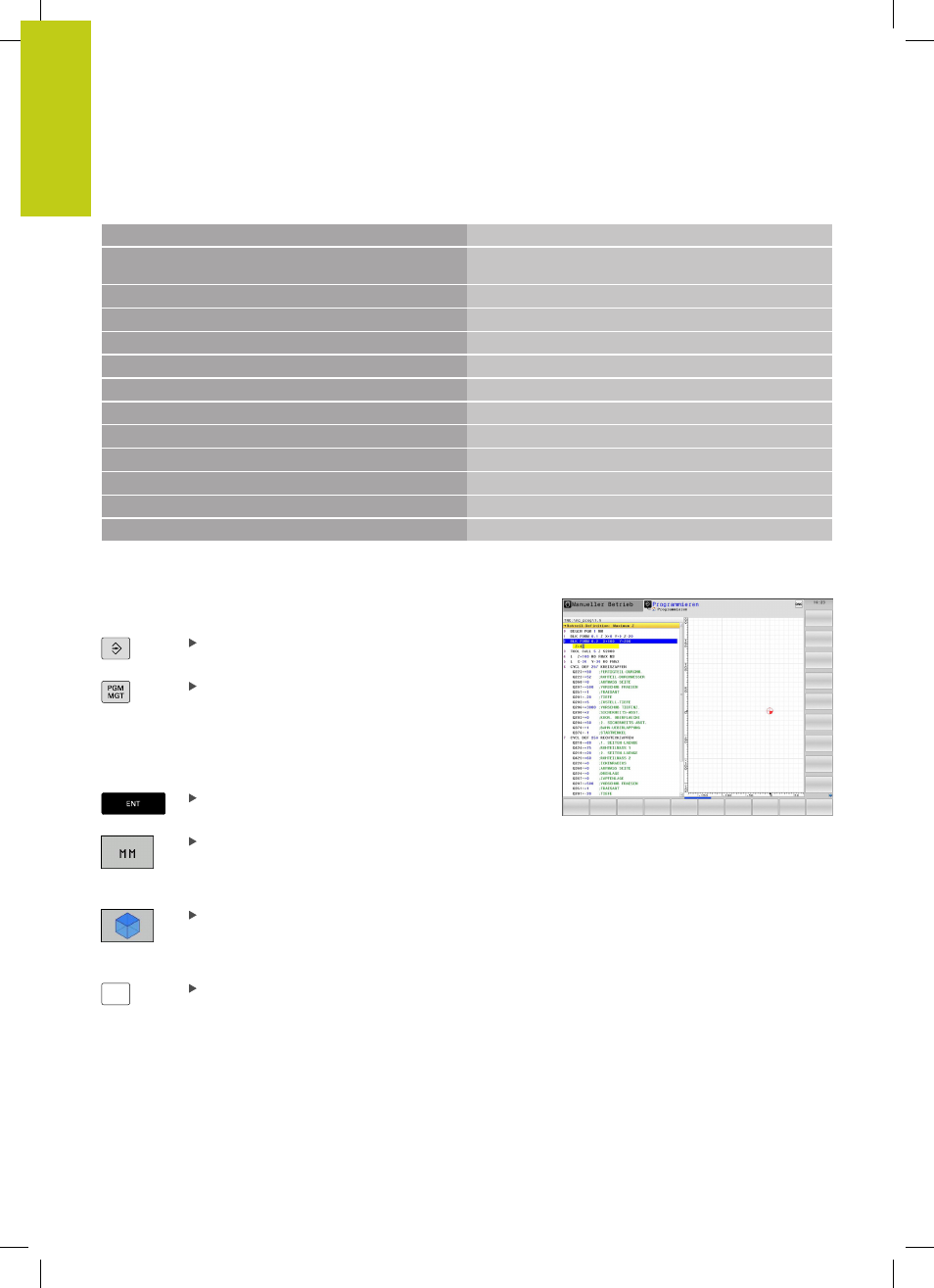

Beispiel: Anzeige der BLK FORM ROTATION im NC-Programm
0 BEGIN PGM NEU MM
Programmanfang, Name, Maßeinheit
1 BLK FORM ROTATION Z DIM_R LBL1
Spindelachse, Interpretationsweise, Unterprogramm-
Nummer
2 M30
Hauptprogramm-Ende
3 LBL 1
Unterprogramm-Anfang
4 L X+0 Z+1
Konturanfang
5 L X+50
Programmieren in positiver Hauptachsrichtung
6 L Z-20
7 L X+70
8 L Z-100
9 L X+0
10 L Z+1
Konturende
11 LBL 0
Unterprogramm-Ende
12 END PGM NEU MM
Programmende, Name, Maßeinheit
Neues Bearbeitungsprogramm eröffnen
Ein Bearbeitungsprogramm geben Sie immer in der Betriebsart
Programmieren ein. Beispiel für eine Programm-Eröffnung:
Betriebsart
Programmieren wählen
Dateiverwaltung aufrufen: Taste
PGM MGT drücken
Wählen Sie das Verzeichnis, in dem Sie das neue Programm
speichern wollen:
DATEI-NAME = NEU.H
Neuen Programm-Namen eingeben, mit Taste ENT
bestätigen
Maßeinheit wählen: Softkey MM oder INCH
drücken. Die TNC wechselt ins Programm-Fenster
und eröffnet den Dialog zur Definition der
BLK-
FORM (Rohteil)
Rechteckiges Rohteil wählen: Softkey für
rechteckige Rohteilform drücken
BEARBEITUNGSEBENE IN GRAFIK: XY
Z
Spindelachse eingeben, z. B.
Z
