Programmieren: Konturen programmieren
6.3
Kontur anfahren und verlassen
6
220
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
NC-Beispielsätze
23 L Y+20 RR F100
Letztes Konturelement: PE mit Radiuskorrektur
24 DEP LT LEN12.5 F100
Um LEN=12,5 mm wegfahren
25 L Z+100 FMAX M2
Z freifahren, Rücksprung, Programm-Ende

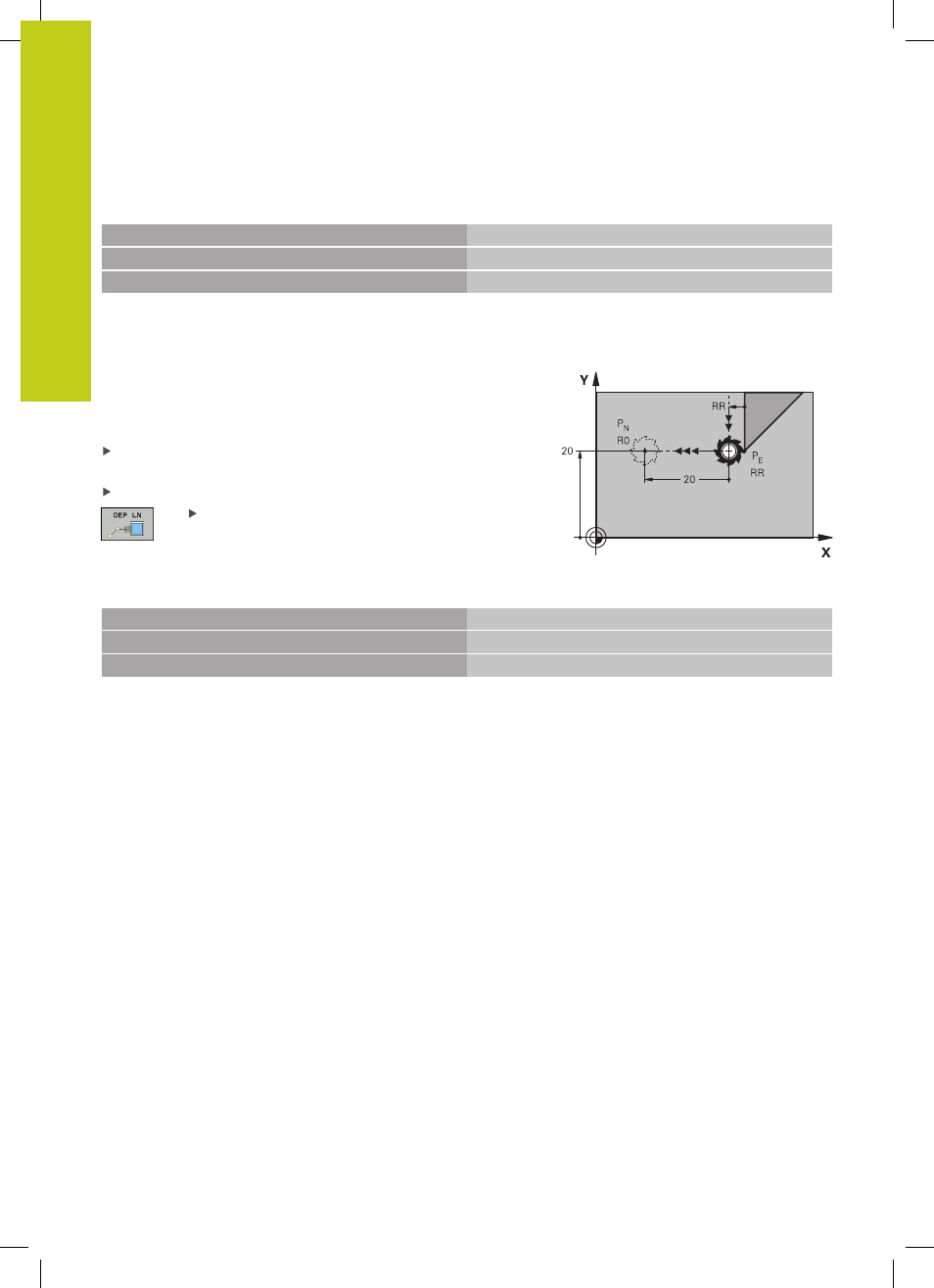

Wegfahren auf einer Geraden senkrecht zum letzten
Konturpunkt:
DEP LN
Die TNC fährt das Werkzeug auf einer Geraden vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Gerade führt senkrecht vom
letzten Konturpunkt P
E
weg. P
N
befindet sich von P
E
im Abstand
LEN + Werkzeugradius.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LN eröffnen:
LEN: Abstand des Endpunkts P
N
eingeben
Wichtig:
LEN positiv eingeben!
NC-Beispielsätze
23 L Y+20 RR F100
Letztes Konturelement: PE mit Radiuskorrektur
24 DEP LN LEN+20 F100
Um LEN=20 mm senkrecht von Kontur wegfahren
25 L Z+100 FMAX M2
Z freifahren, Rücksprung, Programm-Ende
