Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
226
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

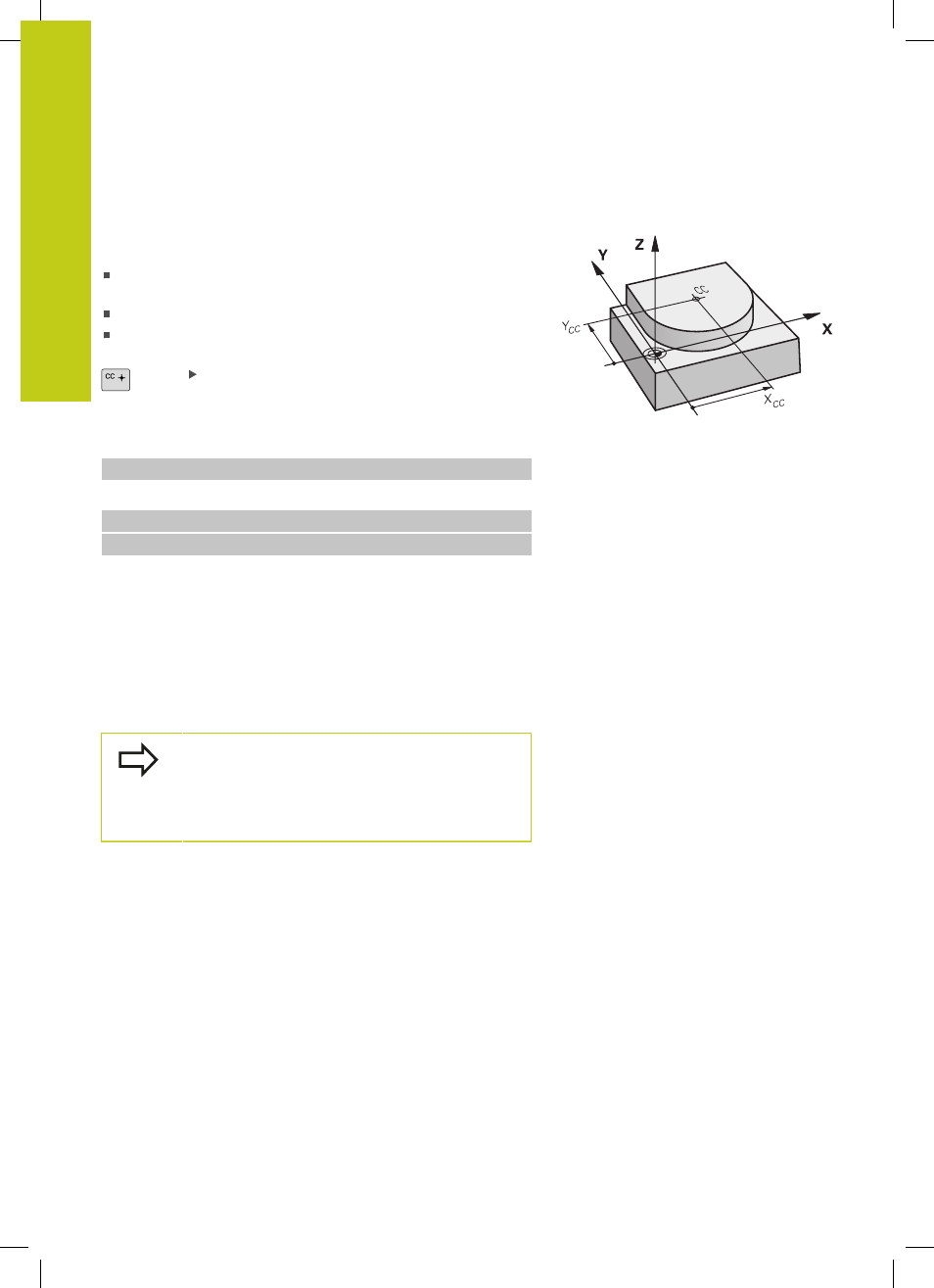

Kreismittelpunkt CC
Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit der
C-Taste (Kreisbahn C) programmieren. Dazu
geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts
in der Bearbeitungsebene ein oder
übernehmen die zuletzt programmierte Position oder
übernehmen die Koordinaten mit der Taste „
IST-POSITIONEN-
ÜBERNEHMEN“
Koordinaten für den Kreismittelpunkt eingeben
oder Um die zuletzt programmierte Position zu
übernehmen: Keine Koordinaten eingeben
NC-Beispielsätze
5 CC X+25 Y+25
oder
10 L X+25 Y+25
11 CC
Die Programmzeilen 10 und 11 beziehen sich nicht auf das Bild.
Gültigkeit
Der Kreismittelpunkt bleibt solange festgelegt, bis Sie einen neuen
Kreismittelpunkt programmieren.
Kreismittelpunkt inkremental eingeben
Eine inkremental eingegebene Koordinate für den
Kreismittelpunkt bezieht sich immer auf die zuletzt programmierte
Werkzeugposition.
Mit
CC kennzeichnen Sie eine Position als
Kreismittelpunkt: Das Werkzeug fährt nicht auf diese
Position.
Der Kreismittelpunkt ist gleichzeitig Pol für
Polarkoordinaten.
