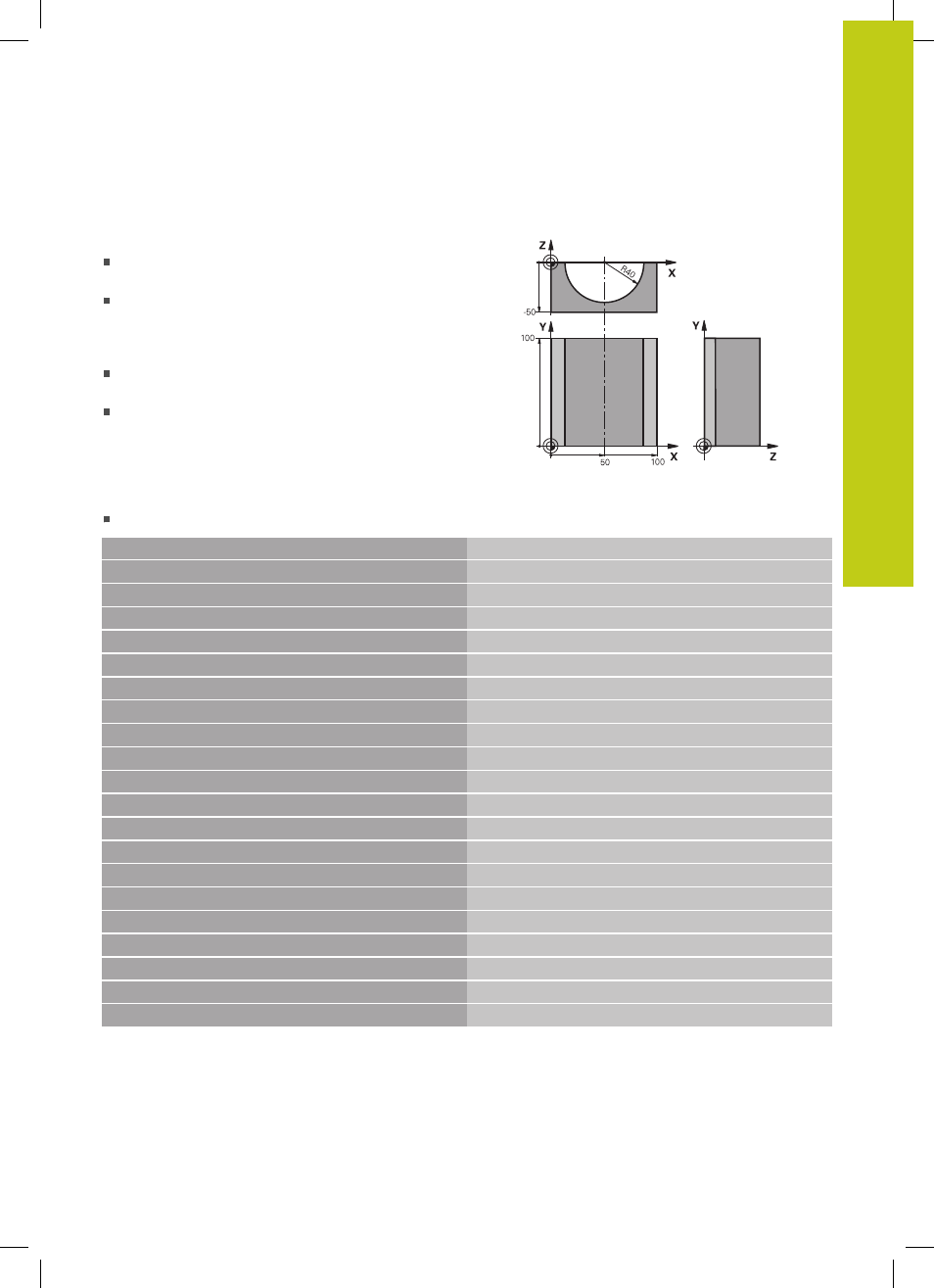

Beispiel: Zylinder konkav mit Radiusfräser
Programm-Ablauf
Programm funktioniert nur mit Radiusfräser, die
Werkzeuglänge bezieht sich auf das Kugelzentrum
Die Zylinder-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q13 definierbar). Je
mehr Schnitte definiert sind, desto glatter wird die
Kontur
Der Zylinder wird in Längsschnitten (hier: Parallel zur
Y-Achse) gefräst
Die Fräsrichtung bestimmen Sie über den Startund
Endwinkel im Raum:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
Werkzeugradius wird automatisch korrigiert
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50
Mitte X-Achse
2 FN 0: Q2 = +0 Mitte Y-Achse
3 FN 0: Q3 = +0 Mitte Z-Achse
4 FN 0: Q4 = +90 Startwinkel Raum (Ebene Z/X)
5 FN 0: Q5 = +270
Endwinkel Raum (Ebene Z/X)
6 FN 0: Q6 = +40
Zylinderradius
7 FN 0: Q7 = +100 Länge des Zylinders
8 FN 0: Q8 = +0 Drehlage in der Ebene X/Y
9 FN 0: Q10 = +5 Aufmaß Zylinderradius
10 FN 0: Q11 = +250 Vorschub Tiefenzustellung
11 FN 0: Q12 = +400
Vorschub Fräsen
12 FN 0: Q13 = +90
Anzahl Schnitte
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Rohteil-Definition
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Werkzeugaufruf
16 L Z+250 R0 FMAX Werkzeug freifahren
17 CALL LBL 10 Bearbeitung aufrufen
18 FN 0: Q10 = +0
Aufmaß rücksetzen
19 CALL LBL 10
Bearbeitung aufrufen
20 L Z+100 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
