Programmieren: Mehrachs-Bearbeitung
12.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Option #8)
12
448
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

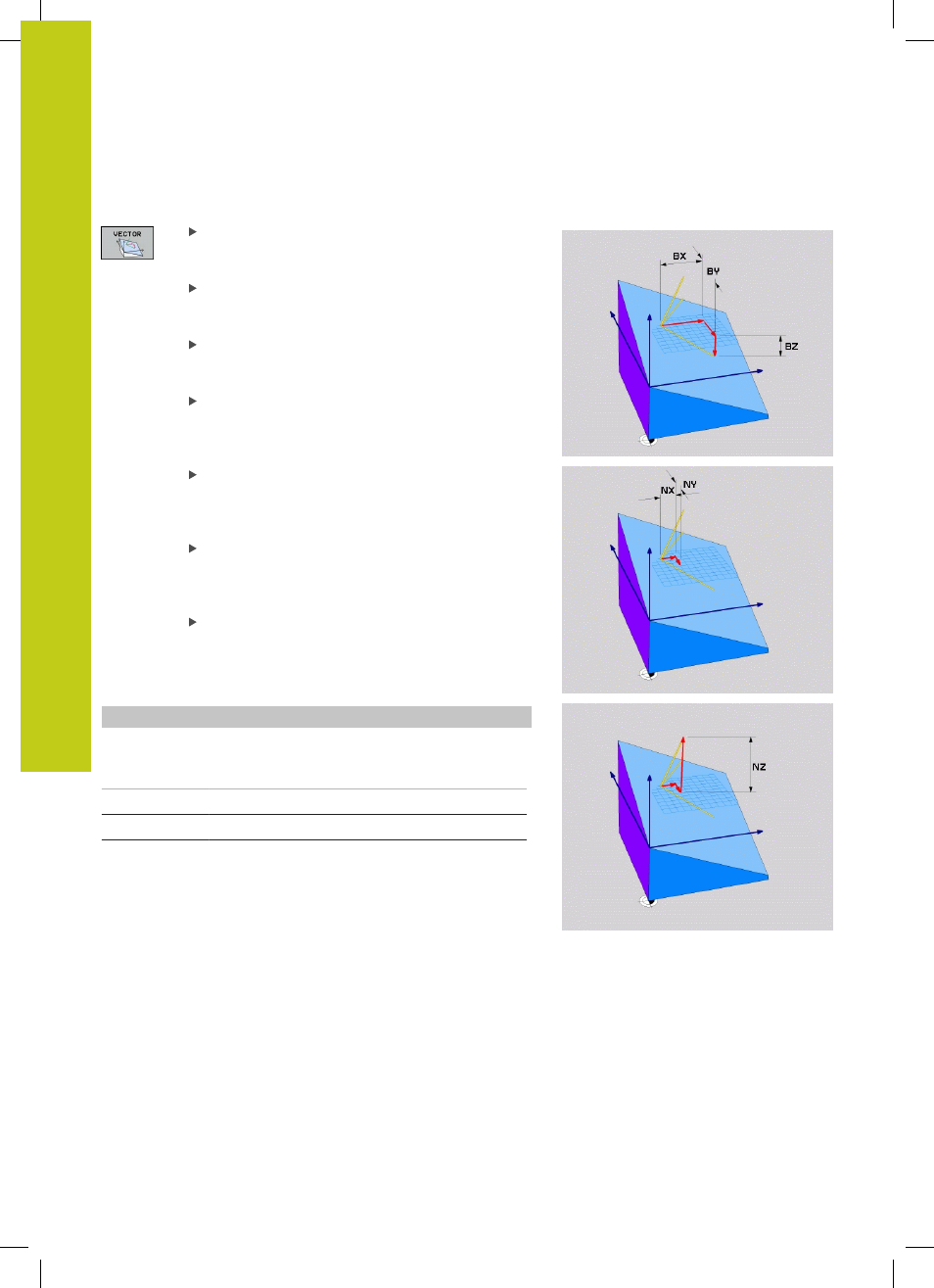

Eingabeparameter
X-Komponente Basisvektor?: X-Komponente
BX des Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -9.9999999 bis +9.9999999
Y-Komponente Basisvektor?: Y-Komponente
BY des Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -9.9999999 bis +9.9999999
Z-Komponente Basisvektor?: Z-Komponente
BZ des Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -9.9999999 bis +9.9999999
X-Komponente Normalenvektor?: X-Komponente
NX des Normalenvektors N (siehe Bild rechts
Mitte). Eingabebereich: -9.9999999 bis
+9.9999999
Y-Komponente Normalenvektor?: Y-Komponente
NY des Normalenvektors N (siehe Bild rechts
Mitte). Eingabebereich: -9.9999999 bis
+9.9999999
Z-Komponente Normalenvektor?: Z-Komponente
NZ des Normalenvektors N (siehe Bild rechts
unten). Eingabebereich: -9.9999999 bis
+9.9999999
Weiter mit den Positioniereigenschaften, siehe
"Positionierverhalten der PLANE-Funktion
festlegen", Seite 454
NC-Satz
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Verwendete Abkürzungen
Abkürzung
Bedeutung
VECTOR
Englisch vector = Vektor
BX, BY, BZ
B
asisvektor:
X
-,
Y
- und
Z
-Komponente
NX, NY, NZ
N
ormalenvektor:
X
-,
Y
- und
Z
-Komponente
